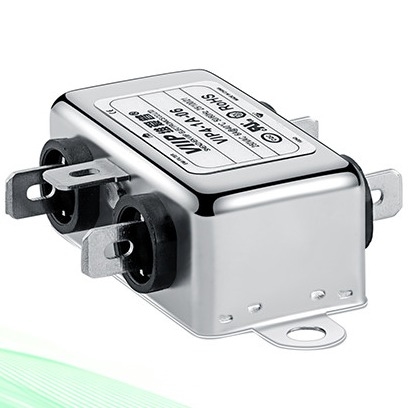

Name: فیلترهای خط RFI تک فاز AC با عملکرد بالا برای بازرسی نوری خودکار
Brand: Shenzhen VIIP Electronics Co., Ltd.
SKU: VIP4-1A-10
Price: 6.00 USD
Availability: InStock

نام تجاری:	VIIP WeiAiPu
شماره مدل:	VIP4-1A-10
مقدار تولیدی:	1 PCS
قیمت:	قابل مذاکره
جزئیات بسته بندی:	333318
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

Place of Origin:

China

گواهی:

CE TUV UL CQC

جریان نامی:

10A

Rated voltage:

110/250VAC

Application:

electronics products

Transfer function:

Low Pass

سبک نصب فیلتر:

فلنج دار

Input Impedance:

500VDC/100MOHM MIN

محدوده فرکانس:

150 کیلوهرتز تا 30 مگاهرتز

Storage Temperature:

-40℃~+85℃

Item:

EMI filter

Operating Frequency:

50/60HZ

فرکانس مرکزی اسمی:

50/60Hz، 10KHZ~30MHZ، 50/60Hz ((MHz)

Dimensions:

Varies depending on model

Port:

Shenzhen

سبک خاتمه:

پین لحیم کاری

جریان نامی:

ناهمسان

وزن:

290G-1000G

مقاومت عایق:

≥100MΩ

Rohs Compliant:

Yes

Humidity:

≤95%RH

Supply Ability:

2000 pcs within 10-15 days

توضیحات محصول

فیلترهای خط RFI تک فاز AC با عملکرد بالا برای بازرسی نوری خودکار

جزئیات سریع:

مقاومت ورودی	50Ω
شماره مدل	VIP4-1A-10
ولتاژ نامی	110 ولت/250 ولت
نوع	فیلتر EMI AC
تابع انتقال	عبور پایین
فرکانس مرکزی اسمی	150KHZ~30MHZ
گواهی شده	ISO9001 CE ROHS cUL TUV
مقدار تولیدی	1PCS
نوع بسته بندی	سطح نصب شده

فیلترهای یک فاز واحد خط برق AC ، آسان برای نصب ، در دسترس برای تجهیزات الکترونیکی کوچک و ابزار اندازه گیری

طراحی شده برای کاربردهای عمومی، حالت مشترک و حالت فرعی

حفاظت از RFI پالس، متناوب یا مداوم

کاهش خط به خط بالاتر برای محافظت از RFI پالس، وقتا وقتا یا مداوم

فاستون، استد، سیم سرب در دسترس هستند

مشخصات:

قسمت شماره	جریان نامینی [A]	250VAC/50Hz @ 20C جریان نشت [mA]	ابعاد فیزیکی	طرح های الکتریکی	ترمینال ها			وزن [g]
قسمت شماره	جریان نامینی [A]	250VAC/50Hz @ 20C جریان نشت [mA]	ابعاد فیزیکی	طرح های الکتریکی	پیچ	بلوک پایانی	سیم ها	وزن [g]
VIP4-1A-01	1A	<0.5mA	شکل 1	شکل 1	- -	- -	0	65
VIP4-1A-03	3A	<0.5mA	شکل 1	شکل 1	- -	- -	0	65
VIP4-1A-06	6A	<0.5mA	شکل 1	شکل 1	- -	- -	0	65
VIP4-1A-10	10A	<0.5mA	شکل 2	شکل 1	- -	0	- -	75
VIP4-1B-06	6A	<1.0mA	شکل 3/شکل 4	شکل 2	M4	0	- -	140
VIP4-1B-10	10A	<1.0mA	شکل 3/شکل 4	شکل 2	M4	0	- -	170
VIP4-1B-20	20A	<1.0mA	شکل 3/شکل 4	شکل 2	M4	0	- -	170
VIP4-1B-30	30A	<1.0mA	شکل 5	شکل 2	M6	- -	- -	320
VIP4-1B-50	50A	<2.0mA	شکل 5	شکل 2	M6	- -	- -	600
VIP4-1B-100	100A	<2.0mA	شکل 5	شکل 2	M8	- -	- -	1380
VIP4-1B-150	150A	<2.0mA	شکل 5	شکل 2	M10	- -	- -	1900
VIP4-1B-200	200A	<2.0mA	شکل 5	شکل 2	M10	- -	- -	1900

طرح برق:

فیلترهای خط RFI تک فاز AC با عملکرد بالا برای بازرسی نوری خودکار 0

ابعاد مکانیکی (یک واحد: میلی متر)

فیلترهای خط RFI تک فاز AC با عملکرد بالا برای بازرسی نوری خودکار 1

فیلترهای قدرت تک فاز برای سرکوب تداخل الکترومغناطیسی (EMI) و افزایش کیفیت قدرت در سیستم های AC 110V/120V یا 220V/230V (50/60Hz) طراحی شده اند. آنها به طور گسترده ای در:

کالاهای سفید (آلات خانگی)
- یخچال، تهویه مطبوع، ماشین لباسشویی، فر مایکروویو
خانه هوشمند و دستگاه های IoT
- سیستم های اتوماسیون خانگی، روشنایی هوشمند، سیستم های امنیتی، دستیاران صوتی.
ترمینال های هوشمند و الکترونیک مصرفی
- دستگاه های فروش، کیوسک ها، تبلت ها، کنسول های بازی، لپ تاپ ها.
سیستم های تامین برق
- آداپتورهای AC/DC، منابع برق سوئیچینگ، UPS (برابر منابع برق بدون وقفه)
تجهیزات برق و انرژی
- اینورترهای خورشیدی، سیستم های ذخیره سازی انرژی، ایستگاه های شارژ خودرو.
تجهیزات الکتریکی و الکترونیکی
- سیستم های کنترل صنعتی (PLC، servo drives) ، ماشین آلات CNC، ابزار آزمایشگاهی.
دستگاه های پزشکی
- تصویربرداری تشخیصی (MRI، CT) ، مانیتورهای بیمار، تجهیزات پزشکی قابل حمل.
تجهیزات دیتاکوم و مخابرات
- سرورها، روترها، ایستگاه های پایه ی 5G، توزیع برق مرکز داده.

فیلترهای خط RFI تک فاز AC با عملکرد بالا برای بازرسی نوری خودکار 2
