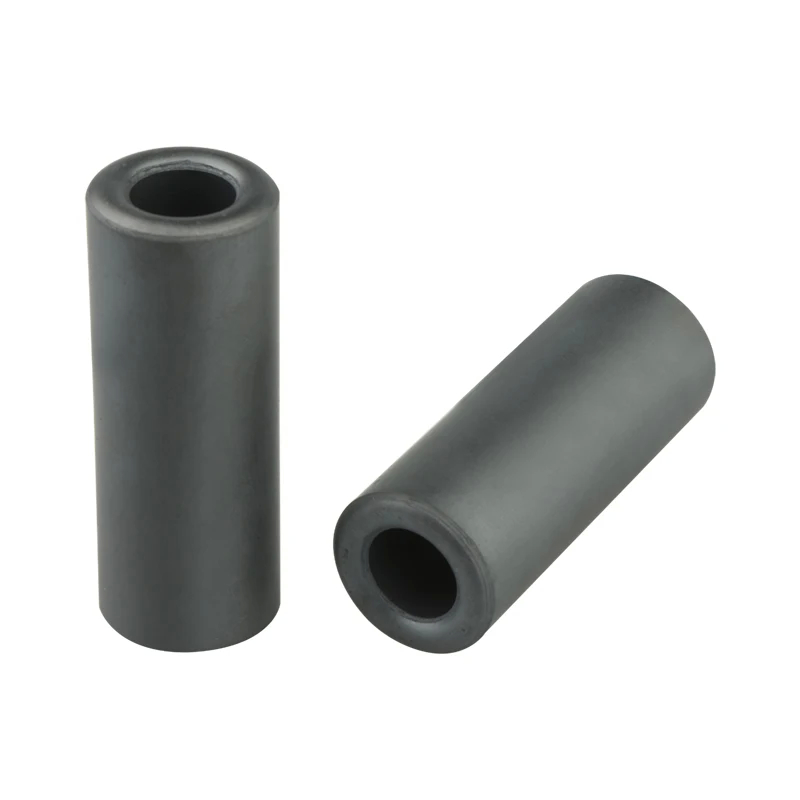

V180322H EMI هسته فریت برای جداسازی ترانسفورماتور جریان ادی

نام تجاری:	VIIP
شماره مدل:	V180322H
مقدار تولیدی:	100 تا
قیمت:	قابل مذاکره
شرایط پرداخت:	T/T، وسترن یونیون

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

Rohs Reach

مواد:

نام محصول:

مواد فریت

درخواست:

برای ترانسفورماتورها

V180322H

قابلیت ارائه:

5k برای یک هفته

برجسته کردن:

هسته فرایت ترانسفورماتور EMI,V180322H EMI هسته فرایت,جدا کردن هسته فرایت EMI ترانسفورماتور ادی

V180322H EMI Ferrite Core

Isolating Eddy Transformer EMI Ferrite Core

توضیحات محصول

EMI ترانسفورماتور هسته فرایت هسته فرایت هسته ترویید

جزئیات سریع:

1.مدل: هسته ترانسفورم فریت / حلقه فریت عایق کننده
2شماره قسمت: V180322H
3اندازه:OD=17.42mm ID=9.53mm H=28.58mm
مقدار: 100 عدد

ابعاد (ملی متر)

V180322H EMI هسته فریت برای جداسازی ترانسفورماتور جریان ادی 0

A	17.42 ± 0.5mm
ب	28.58 土 0.75 میلی متر
C	9.53 ± 0.3 میلی متر

توضیحات:

این یک حلقه فرایت است، مغناطیس نیست.

این ویژگی های جدا کردن جریان گرد و غبار، نفوذ کم و تداخل محدود کننده را دارد.

ویژگی های الکتریکی

项目 آزمون +	عملکرد برق ویژگی های الکتریکی						尺寸 ((单位:毫米) ابعاد (واحد:皿)
	ق	L	Zl	Z2	Z3	Z4	A	ب	c	D	E	F
			144REF	214	۴۱۰REF		17. 42	28.58	9، 53
			/	/	/		0. 5	0. 75	0.3
			/		/		0. 5	0. 75	0.3
1			138. 6	218. 2	441. 2		17.30	28.30	9.35
2			140. 2	228.4	440.4		17. 40	28.40	9.37
3			140.	228. 2	438.2		17. 20	28.20	9.40
4			139. 7	223.	439.0		17. 29	28.32	9.43
5			140. 4	218. 6	440.6		17.35	28.34	9.41
6			138. 2	218.4	441. 4		17. 36	28.28	9.45
7			139. 3	219. 1	441. 1		17. 144	28.25	9.38
8			138.8	220.8	438.8		17. 28	28.33	9. 36
9			139. 9	221. 6	438.6		17.27	28.29	9.44
10			140. 1	220.4	439.4		17. 19	28.31	9.41
x			139. 52	221.67	439.87		17.30	28.30	9.40
Y I N			y	y	y		y	y	y

مشخصات:

V180322H EMI هسته فریت برای جداسازی ترانسفورماتور جریان ادی 1

کاربردها:

به طور گسترده ای در ترانسفورماتورهای قدرت، ترانسفورماتورهای جریان، ترانسفورماتورهای ابزار، محرک ها، خفه کننده ها، بالاست ها، تثبیت کننده های ولتاژ و تنظیم کننده ها، ترانسفورماتورهای جوش، ترانسفورماتورهای باند گسترده استفاده می شود.فیلترها، و غیره

V180322H EMI هسته فریت برای جداسازی ترانسفورماتور جریان ادی 2

چگونه ما کلیپ بر روی هسته فرایت را انتخاب کنیم

در هنگام انتخاب یک هسته فریت کلیپ آن برای سرکوب EMI ، چندین عامل وجود دارد که باید در نظر گرفته شود تا اطمینان حاصل شود که هسته برای برنامه کاربردی خاص موثر است. در اینجا برخی از ملاحظات کلیدی وجود دارد:

قطر کابل: یک هسته فرایت را انتخاب کنید که با قطر کابل یا سیمی که روی آن نصب می شود سازگار باشد. هسته های فرایت در اندازه های مختلف و قطر داخلی وجود دارد،بنابراین مهم است که یک هسته ای را انتخاب کنید که می تواند به طور ایمن به کابل متصل شود بدون اینکه بیش از حد شل یا بیش از حد تنگ باشد.

محدوده فرکانس: محدوده فرکانس تداخل الکترومغناطیسی را که باید سرکوب شود تعیین کنید.مواد فرایت مختلف و طرح های هسته ای برای محدوده فرکانس های خاص بهینه شده اند. یک هسته فریت را انتخاب کنید که برای محدوده فرکانس EMI که نیاز به کاهش دارد مناسب باشد.

مواد و مقاومت: هسته های فرایت در مواد مختلف و با ویژگی های مقاومت متفاوت در دسترس هستند.مواد و مقاومت هسته فرایت باید بر اساس نوع EMI و مقاومت کابل یا مدار انتخاب شودهسته های فیریت با مقاومت بالاتر در سرکوب EMI با فرکانس بالا موثرتر هستند.
