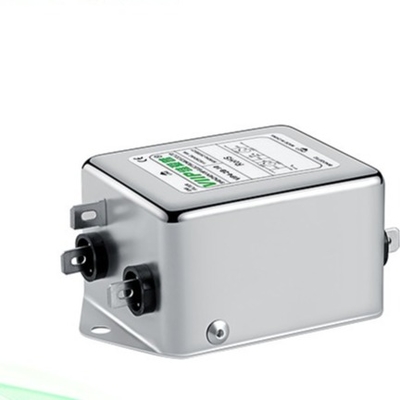

فیلتر RFI تک فاز SMPS AC، فیلتر اصلی EMC EMI RFI 150 کیلوهرتز

نام تجاری:	VIIP
شماره مدل:	VIP4-1A-10
مقدار تولیدی:	قابل مذاکره
قیمت:	قابل مذاکره
جزئیات بسته بندی:	333318
شرایط پرداخت:	T/T، وسترن یونیون

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

CE TUV UL ROHS REACH

جریان نامی:

فیلتر AC EMI

ولتاژ نامی:

120/250 VAC

خط به خط:

1760VDC

درخواست:

تجهیزات پزشکی

فرکانس عملیاتی:

50/60 هرتز

قابلیت ارائه:

2000 عدد در 10-15 روز

برجسته کردن:

فیلتر EMI 150KHZ AC,فیلتر RFI تک فاز AC,فیلتر اصلی RFI EMC EMI

AC Single Phase RFI Filter

EMC EMI RFI Mains Filter

توضیحات محصول

SMPS AC فیلتر RFI تک فاز فیلتر اصلی RFI فیلتر EMC فیلتر EMI

جزئیات سریع:

مشخصات فنی:

ماده	فیلتر خط برق
مدل	فيلتر خط برق VIP4
تابع انتقال	عبور پایین
نوع بسته بندی	ارتفاع سطح
فرکانس مرکزی اسمی	150K-30MHZ
از دست دادن ورودی	۶۰ تا ۹۰ دبی
مقاومت ورودی	50Ω
ولتاژ نامی	110 ولت/250 ولت
جریان نامی	0.5 ~ 300A
دمای محیط	۴۰ درجه سانتیگراد
محدوده دما	25 / 085 / 21
فرکانس کار	50/60 هرتز
خط به خط	1760VDC
خط به زمین	2200VDC
حداکثر جریان نشت	250VAC/60HZ 1.0mA حداکثر
مقدار تولیدی	پنج تا
بندر	شنژن
زمان پیشرو	5 تا 15 روز کاری

فیلترهای یک فاز واحد برای خطوط برق AC ، آسان برای نصب ، در دسترس برای

- تجهیزات الکتریکی و الکترونیکی

-- تجهیزات پزشکی

-- اتوماسیون ساختمان

-- تجهیزات اتوماسیون اداری و اطلاعات

مشخصاتبرای فیلترهای EMI تک فاز:

فیلترهای متناوب عمومی با محدوده فرکانس خفیف خوب 150KHz-30MHz

سری های VIP4 -1A و VIP4 -1B فیلترهای یک مرحله ای مشترک هستند که تقریباً از یک ناوگان فیلتر سازی مشابه هستند ، فقط کمی متفاوت هستند

ساختار جمع و جور، نسبت عملکرد و هزینه بالا، نصب آسان، ایمن و قابل اعتماد

نسخه های ولتاژ بالا بالاتر از 380VAC نیز در دسترس هستند

جدول ها

جریان نامی: 0.5A-300A
قطب های مختلف: سیم، لوله جوش، استود، بلوک پایانی، و غیره
نسخه های پزشکی اختیاری ((نوع H)
نسخه های خاص سفارشی در صورت درخواست در دسترس هستند

قسمت شماره	جریان نامینی [A]	250VAC/50Hz @ 20C جریان نشت [mA]	ابعاد فیزیکی	طرح های الکتریکی	ترمینال ها			وزن [g]
قسمت شماره	جریان نامینی [A]	250VAC/50Hz @ 20C جریان نشت [mA]	ابعاد فیزیکی	طرح های الکتریکی	پیچ	بلوک پایانی	سیم ها	وزن [g]
VIP1-1A-01	1A	<0.5mA	شکل 1	شکل 1	- -	- -	0	65
VIP1-1A-03	3A	<0.5mA	شکل 1	شکل 1	- -	- -	0	65
VIP1-1A-06	6A	<0.5mA	شکل 1	شکل 1	- -	- -	0	65
VIP1-1A-10	10A	<0.5mA	شکل 2	شکل 1	- -	0	- -	75
VIP4-1B-06	6A	<1.0mA	شکل 3/شکل 4	شکل 2	M4	0	- -	140
VIP4-1B-10	10A	<1.0mA	شکل 3/شکل 4	شکل 2	M4	0	- -	170
VIP4-1B-20	20A	<1.0mA	شکل 3/شکل 4	شکل 2	M4	0	- -	170
VIP4-1B-30	30A	<1.0mA	شکل 5	شکل 2	M6	- -	- -	320
VIP4-1B-50	SOA	<2.0mA	شکل 5	شکل 2	M6	- -	- -	600
VIP4-1B-100	100A	<2.0mA	شکل 5	شکل 2	M8	- -	- -	1380
VIP4-1B-150	150A	<2.0mA	شکل 5	شکل 2	M10	- -	- -	1900
VIP4-1B-200	200A	<2.0mA	شکل 5	شکل 2	M10	- -	- -	1900

نمونه

هزینه نمونه: مذاکره

زمان نمونه گیری: 2 تا 5 روز

هدف از فیلتر قدرت چیست؟

هدف از فیلتر قدرت تمیز کردن و ثبات دادن منبع برق است. این فیلتر برای کاهش تداخل الکترومغناطیسی و سر و صدا در خط برق طراحی شده است.اطمینان از دریافت یک سیگنال قدرت تمیز و ثابت از تجهیزات متصل شدهاین کار به بهبود عملکرد و قابلیت اطمینان دستگاه های الکترونیکی کمک می کند و از آسیب ناشی از افزایش برق، اوج و سایر اختلالات الکتریکی جلوگیری می کند.فیلترهای قدرت معمولاً در سیستم های صوتی و تصویری استفاده می شوند، تجهیزات کامپیوتری و سایر وسایل الکترونیکی حساس برای اطمینان از یک منبع برق پایدار و با کیفیت بالا.
