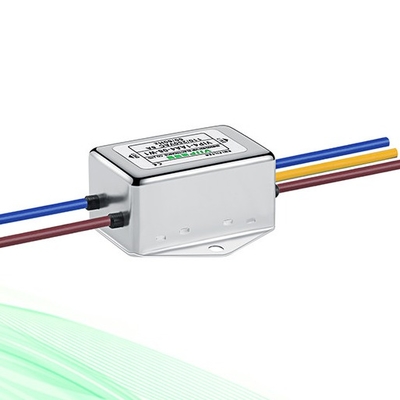

محفظه فلزی فیلتر EMI 10A 10KHz-30MHz برای تجهیزات ورزشی

نام تجاری:	VIIP
شماره مدل:	VIP4-2B-20
مقدار تولیدی:	قابل مذاکره
قیمت:	قابل مذاکره
جزئیات بسته بندی:	333318
شرایط پرداخت:	T/T، وسترن یونیون

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

CE TUV ROHS REACH

تایپ کنید:

AC تک فیلتر

جریان رتبه بندی شده:

ولتاژ محاسبه شده:

110/250 VAC

فرکانس مرکزی اسمی:

10 کیلوهرتز ~ 30 مگاهرتز

تابع انتقال:

پایین گذار

کاربرد:

تجهیزات الکترونیکی

قابلیت ارائه:

2000 عدد در 10-15 روز

برجسته کردن:

فیلتر EMI 10KHz 10A

تجهیزات ورزشی

فیلتر EMI 10A

توضیحات محصول

فیلتر EMI کیس فلزی 10A، 10KHz-30MHz، برای تجهیزات ورزشی

جزئیات سریع:

شماره مورد	VIP4-2B-20
نوع بسته	نصب سطحی
فرکانس مرکز اسمی	10KHZ-30MHZ
از دست دادن درج	60 تا 90 دسی بل
امپدانس ورودی	50Ω
ولتاژ محاسبه شده	110 ولت / 250 ولت
جریان رتبه بندی شده	20A
دمای محیط	40 درجه سانتی گراد
درجه حرارت	25/085/21
فرکانس عملیاتی	50/60 هرتز
خط به خط	1760VDC
خط به زمین	2200VDC
حداکثر جریان نشتی	حداکثر 250VAC/60HZ 0.8mA
MOQ	5 عدد
بندر	شنژن
زمان بین شروع و اتمام فرآیند تولید	5 تا 15 روز کاری

امکانات:
•220Vac، ورودی 50/60Hz
جریان نامی 10 آمپر، حداکثر 15 آمپر به مدت 5 دقیقه
• تضعیف نویز EMI بالا تا 50 دسی بل از 10 کیلوهرتز تا 30 مگاهرتز
•قاب فلزی ناهموار برای محافظت بهتر و دفع گرما
• مقاوم در برابر شعله و سازگار با RoHS
• اندازه جمع و جور با سوراخ های نصب برای نصب آسان

برنامه های کاربردی:
• تردمیل، دوچرخه ورزشی، دستگاه های بیضوی و پارویی
• از نویزهای EMI تولید شده از AC و قطعات الکترونیکی جلوگیری کنید
• منبع تغذیه تمیز را برای مدارهای کنترل حساس فراهم کنید
• بهبود عملکرد تجهیزات و عمر مفید
• مطابق با استانداردهای EMC نظارتی برای عملکرد ایمن و قابل اطمینان این فیلتر EMI با تجهیزات ورزشی مختلف مانند تردمیل برای سرکوب اختلالات EMI خط برق مناسب است.محفظه فلزی آن محافظ و اتلاف گرما را برای ظرفیت حمل قدرت بالا فراهم می کند.کاهش قابل توجه نویز در محدوده 10KHz تا 30MHz به اطمینان از دقت و پایداری درایو موتور و سیستم های کنترل کمک می کند.

مشخصات فنی:

قسمت شماره	جریان دارای رتبه [A]	250VAC/50Hz @20C جریان نشتی [mA]	ابعاد فیزیکی	شماتیک های برق	پایانه ها			وزن [g]
قسمت شماره	جریان دارای رتبه [A]	250VAC/50Hz @20C جریان نشتی [mA]	ابعاد فیزیکی	شماتیک های برق	پیچ	بلوک ترمینال	سیم ها	وزن [g]
VIP4-2A-01	1A	<0.5 میلی آمپر	شکل 2	عکس. 1	----	----	0	95
VIP4-2A-03	3A	<0.5 میلی آمپر	شکل 2	عکس. 1	----	----	0	95
VIP4-2A-06	6A	<0.5 میلی آمپر	شکل 2	عکس. 1	----	----	0	95
VIP4-2A-10	10A	<1.0 میلی آمپر	شکل 4	عکس. 1	----	0	----	170
VIP4-2B-06	6A	<1.0 میلی آمپر	شکل 4	شکل 2	M4	0	----	170
VIP4-2B-10	10A	<1.0 میلی آمپر	شکل 4	شکل 2	M4	0	----	170
VIP4-2B-20	20A	<1.0 میلی آمپر	شکل 4	شکل 2	M4	0	----	321
VIP4-2B -50	50A	<2.0 میلی آمپر	شکل 5	شکل 2	M6	----	----	1400
VIP4-2B-100	100A	<2.0 میلی آمپر	شکل 5	شکل 2	M6	----	----	2000
VIP4-2B-200	200A	<2.0 میلی آمپر	شکل 5	شکل 2	M8	----	----	3000
VIP4-2C-01	1A	<0.5 میلی آمپر	عکس. 1	شکل 3	M10	----	0	65
VIP4-2C-03	3A	<0.5 میلی آمپر	شکل 2	شکل 3	M10	----	0	95
VIP4-2C-06	6A	<1.0 میلی آمپر	شکل 4	شکل 3	M4	0	----	175
VIP4-2C-10	10A	<1.0 میلی آمپر	شکل 4	شکل 3	M4	0	----	175
VIP4-2C-20	20A	<1.0 میلی آمپر	شکل 5	شکل 3	M4	----	----	600
VIP4-2C-50	50A	<2.0 میلی آمپر	شکل 5	شکل 3	M6	----	----	1600

شماتیک برق:

محفظه فلزی فیلتر EMI 10A 10KHz-30MHz برای تجهیزات ورزشی 0

ابعاد مکانیکی (واحد: میلی متر)

محفظه فلزی فیلتر EMI 10A 10KHz-30MHz برای تجهیزات ورزشی 1

سوالات متداول:

Q1: آیا محصول سفارشی را ارائه می دهید؟
پاسخ: بله، اگر بتوانید نمونه ها یا نقشه ها و مشخصات را در اختیار ما قرار دهید، می توانیم در صورت نیاز یک قالب جدید ایجاد کنیم.

Q2: آیا شما یک کارخانه هستید؟
پاسخ: بله، ما یک تولید کننده ISO9001 هستیم، ادغام تحقیق و توسعه فیلتر EMI، تولید و فروش از سال 2009.

Q3: زمان تحویل چقدر است؟
A: ما تحویل سریع را تضمین می کنیم.به طور کلی، برای سفارش کوچک یا کالاهای موجود 2-5 روز طول می کشد.10 تا 15 برای تولید انبوه پس از دریافت پیش پرداخت شما.زمان تحویل خاص بستگی به اقلام و مقدار سفارش شما دارد.لطفا برای جزئیات با ما تماس بگیرید.

Q4: شرایط پرداخت چگونه است؟
A: ما معمولاً از قبل به T/T نیاز داریم.اگر مبلغ بیش از 5000 دلار باشد، می توانیم در مورد مدت پرداخت مانند 70٪ پیش پرداخت، 30٪ پرداخت قبل از تحویل و غیره مذاکره کنیم.
Q5: در مورد گواهی ها چطور؟
A: ISO9001، CE، TUV، UL، ROHS، CQC، REACH و غیره

ما AC تک فاز را متناسب با نیازهای صنعت شما ارائه می دهیم.ما فیلترهای RFI را برای کاربردهای هوافضا، مخابرات، نظامی و پزشکی و همچنین انواع صنایع دیگر تولید می کنیم.ما در ساخت انواع فیلترها مانند فیلترهای تک فاز RFI، فیلترهای پزشکی، فیلترهای ورودی برق، فیلترهای DC و فیلترهای سه فاز RFI تجربه داریم. فیلترهای تک فاز از صنایع Curtis برای کاهش EMI در کاربردهای 250VAC استفاده می‌شوند.فیلترهای تک فاز ما برای بسیاری از صنایع عالی هستند و در سه نوع مختلف از جمله کاربرد عمومی، کارایی بالا و باند پهن موجود هستند.این فیلترهای RFI برای کاهش EMI در ارتش، لوازم تجاری، منابع تغذیه سوئیچینگ و مخابرات ایده آل هستند.
