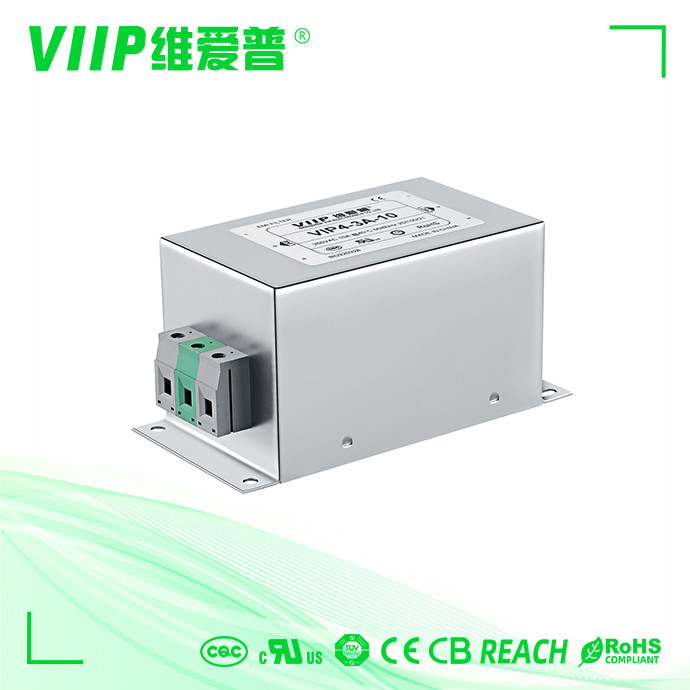

فیلتر RFI تک فاز SMPS AC، فیلتر اصلی EMC EMI RFI 150 کیلوهرتز

نام تجاری:	VIIP
شماره مدل:	VIP4-1A-10
مقدار تولیدی:	قابل مذاکره
قیمت:	قابل مذاکره
جزئیات بسته بندی:	333318
شرایط پرداخت:	T/T، وسترن یونیون

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

CE TUV UL ROHS REACH

جریان رتبه بندی شده:

تایپ کنید:

فیلتر AC EMI

فرکانس مرکزی اسمی:

150 کیلوهرتز تا 30 مگاهرتز

خط به خط:

1760VDC

کاربرد:

تجهیزات پزشکی

فرکانس عملیاتی:

50/60 هرتز

قابلیت ارائه:

2000 عدد در 10-15 روز

برجسته کردن:

فیلتر RFI تک فاز 150 کیلوهرتز

فیلتر اصلی SMPS RFI

فیلتر AC EMC EMI

توضیحات محصول

SMPS AC فیلتر تک فاز RFI فیلتر اصلی RFI فیلتر EMC EMI

جزئیات سریع:

مشخصات فنی:

مورد	فیلتر خط برق
مدل	فیلتر خط برق VIP4
تابع انتقال	پایین گذار
نوع بسته	نصب سطحی
فرکانس مرکز اسمی	150K-30MHZ
از دست دادن درج	60 تا 90 دسی بل
امپدانس ورودی	50Ω
ولتاژ محاسبه شده	110 ولت / 250 ولت
جریان رتبه بندی شده	0.5 تا 300 آمپر
دمای محیط	40 درجه سانتی گراد
محدوده دما	25/085/21
فرکانس عملیاتی	50/60 هرتز
خط به خط	1760VDC
خط به زمین	2200VDC
حداکثر جریان نشتی	حداکثر 250VAC/60HZ 1.0mA
MOQ	5 عدد
بندر	شنژن
زمان بین شروع و اتمام فرآیند تولید	5 تا 15 روز کاری

فیلترهای خط برق تک فاز AC عمومی، نصب آسان، موجود برای

--تجهیزات برقی و الکترونیکی

-- تجهیزات پزشکی

-- اتوماسیون ساختمان

-- اتوماسیون اداری و تجهیزات دیتاکام

مشخصات فنیبرای فیلترهای تک فاز emi:

فیلترهای AC عمومی با محدوده فرکانس میرایی خوب 150KHz-30MHz

سری‌های VIP4 -1A و VIP4 -1B فیلترهای یک مرحله‌ای معمولی با ناوگان فیلتر تقریباً یکسان هستند، فقط جریان‌های متفاوت کمی دارند.

ساختار فشرده، نسبت عملکرد به هزینه بالا، نصب آسان، ایمن و قابل اعتماد

نسخه های ولتاژ بالا بالاتر از 380VAC نیز موجود است

جدول ها

جریان نامی: 0.5A-300A
پایانه های مختلف: سیم، لحیم کاری، گل میخ، بلوک ترمینال و غیره
نسخه های پزشکی اختیاری (نوع H)
نسخه های خاص سفارشی در صورت درخواست در دسترس هستند

قسمت شماره	جریان دارای رتبه [A]	250VAC/50Hz @20C جریان نشتی [mA]	ابعاد فیزیکی	شماتیک های برق	پایانه ها			وزن [g]
قسمت شماره	جریان دارای رتبه [A]	250VAC/50Hz @20C جریان نشتی [mA]	ابعاد فیزیکی	شماتیک های برق	پیچ	بلوک ترمینال	سیم ها	وزن [g]
VIP1-1A-01	1A	<0.5 میلی آمپر	عکس. 1	عکس. 1	----	----	0	65
VIP1-1A-03	3A	<0.5 میلی آمپر	عکس. 1	عکس. 1	----	----	0	65
VIP1-1A-06	6A	<0.5 میلی آمپر	عکس. 1	عکس. 1	----	----	0	65
VIP1-1A-10	10A	<0.5 میلی آمپر	شکل 2	عکس. 1	----	0	----	75
VIP4-1B-06	6A	<1.0 میلی آمپر	شکل 3/شکل 4	شکل 2	M4	0	----	140
VIP4-1B-10	10A	<1.0 میلی آمپر	شکل 3/شکل 4	شکل 2	M4	0	----	170
VIP4-1B-20	20A	<1.0 میلی آمپر	شکل 3/شکل 4	شکل 2	M4	0	----	170
VIP4-1B-30	30A	<1.0 میلی آمپر	شکل 5	شکل 2	M6	----	----	320
VIP4-1B-50	SOA	<2.0 میلی آمپر	شکل 5	شکل 2	M6	----	----	600
VIP4-1B-100	100A	<2.0 میلی آمپر	شکل 5	شکل 2	M8	----	----	1380
VIP4-1B-150	150A	<2.0 میلی آمپر	شکل 5	شکل 2	M10	----	----	1900
VIP4-1B-200	200A	<2.0 میلی آمپر	شکل 5	شکل 2	M10	----	----	1900

نمونه

هزینه نمونه: مذاکره

زمان نمونه: 2 تا 5 روز

پرداخت

---شرایط پرداخت: Western Union، T/T

---لطفاً به یاد داشته باشید که اطلاعات تماس صحیح را برای تحویل بگذارید.

ما AC تک فاز را متناسب با نیازهای صنعت شما ارائه می دهیم.ما فیلترهای RFI را برای کاربردهای هوافضا، مخابرات، نظامی و پزشکی و همچنین انواع صنایع دیگر تولید می کنیم.ما در ساخت انواع فیلترها مانند فیلترهای تک فاز RFI، فیلترهای پزشکی، فیلترهای ورودی برق، فیلترهای DC و فیلترهای سه فاز RFI تجربه داریم. فیلترهای تک فاز از صنایع Curtis برای کاهش EMI در کاربردهای 250VAC استفاده می‌شوند.فیلترهای تک فاز ما برای بسیاری از صنایع عالی هستند و در سه نوع مختلف از جمله کاربرد عمومی، کارایی بالا و باند پهن موجود هستند.این فیلترهای RFI برای کاهش EMI در ارتش، لوازم تجاری، منابع تغذیه سوئیچینگ و مخابرات ایده آل هستند.
