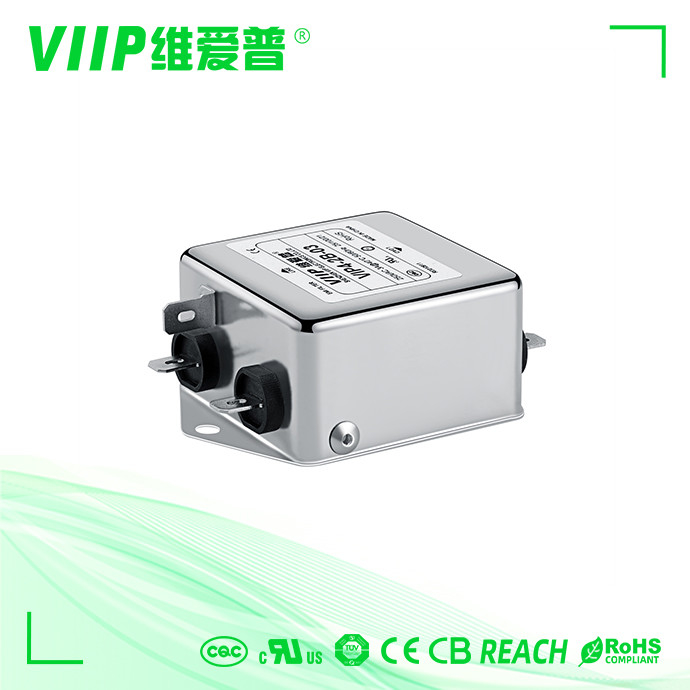

حالت مشترک AC EMI فیلتر تک فاز برای تجهیزات تشخیصی

نام تجاری:	VIIP WeiAiPu
شماره مدل:	VIP4-1A-10 (10249)
مقدار تولیدی:	1 عدد
قیمت:	قابل مذاکره
جزئیات بسته بندی:	333318
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

CE TUV UL CQC

جریان رتبه بندی شده:

تایپ کنید:

فیلتر EMC

تابع انتقال:

فیلتر AC EMI

فرکانس مرکزی اسمی:

10 کیلوهرتز ~ 30 مگاهرتز

گواهی:

CE ROHS

کاربرد:

تجهیزات پزشکی

امپدانس ورودی:

500VDC/100MOHM MIN

محدوده فرکانس:

150 کیلوهرتز تا 30 گیگاهرتز

دمای ذخیره سازی:

-40°C تا +85°C

ماده:

فیلتر EMI

فرکانس عملیاتی:

50/60 هرتز

فرکانس مرکزی اسمی:

50/60Hz، 10KHZ~30MHZ، 50/60Hz ((MHz)

ابعاد:

بسته به مدل متفاوت است

بندر:

سبک خاتمه:

پین لحیم کاری

جریان نامی:

ناهمسان

290G-1000G

مقاومت عایق:

≥100MΩ

مطابقت با روش رو:

رطوبت:

≤95% RH

قابلیت ارائه:

2000 عدد در 10-15 روز

برجسته کردن:

فیلتر AC EMI 10KHZ

فیلتر EMI AC 30MHZ

فیلتر EMI تک فاز UL

توضیحات محصول

فیلترهای EMI 10KHZ-30MHZ حالت مشترک تک فاز برای تجهیزات تشخیصی

فیلترهای EMI 10KHZ-30MHZ حالت مشترک تک فاز برای تجهیزات تشخیصیجزئیات سریع:

محل مبدا	چین
شماره مدل	VIP4-1A-10 (10249)
امپدانس ورودی	50Ω
مناز دست دادن بخش	30-100 دسی بل
خط به خط	1760VDC
فرکانس مرکز اسمی	10 کیلوهرتز ~ 30 مگاهرتز
گواهی	ISO9001 CE ROHS CUL TUV
فرکانس عملیاتی	50/60 هرتز
محدوده دما	25/085/21

فیلترهای EMI 10KHZ-30MHZ حالت مشترک تک فاز برای تجهیزات تشخیصی ویژگی ها و مزایا:

بیش از دو سطح فیترینگ.10 کیلوهرتز一فیلتر باند پهن 30 مگاهرتز، به ویژه اثر فیلترینگ فرکانس پایین را بین 10 کیلوهرتز 150 کیلوهرتز افزایش می دهد.

طراحی شده به صورت خصوصی برای برنزه کردن تجهیزات نظامی از طریق CE102 inGJB151A/152A

فیلترهای EMI 10KHZ-30MHZ حالت مشترک تک فاز برای تجهیزات تشخیصی مشخصات فنی:

ویژگی های فیلترهای emi تک فاز

1. جریان نامی: 0.5A-300A

2. پایانه های مختلف: سیم، لحیم کاری، گل میخ، بلوک ترمینال، و غیره

3. نسخه های پزشکی اختیاری (نوع H)

نسخه های خاص 4.Custom در صورت درخواست در دسترس هستند

فیلترهای AC عمومی با محدوده فرکانس میرایی خوب 150KHz-30MHz

ساختار فشرده، نسبت عملکرد به هزینه بالا، نصب آسان، ایمن و قابل اعتماد

سری‌های VIP4 -1A و VIP4 -1B فیلترهای یک مرحله‌ای معمولی با ناوگان فیلتر تقریباً یکسان هستند، فقط جریان‌های متفاوت کمی دارند.

نسخه های ولتاژ بالا بالاتر از 380VAC نیز موجود است

جدول ها

قسمت شماره	جریان دارای رتبه [A]	250VAC/50Hz @20C جریان نشتی [mA]	ابعاد فیزیکی	شماتیک های برق	پایانه ها			وزن [g]
قسمت شماره	جریان دارای رتبه [A]	250VAC/50Hz @20C جریان نشتی [mA]	ابعاد فیزیکی	شماتیک های برق	پیچ	بلوک ترمینال	سیم ها	وزن [g]
VIP4-2A-01	1A	<0.5 میلی آمپر	شکل 2	عکس. 1	- -	----	0	95
VIP4-2A-03	3A	<0.5 میلی آمپر	شکل 2	عکس. 1	----	----	0	95
VIP4-2A-06	6A	<0.5 میلی آمپر	شکل 2	عکس. 1	----	----	0	95
VIP4-2A-10	10A	<1.0 میلی آمپر	شکل 4	عکس. 1	----	0	----	170
VIP4-2B-06	6A	<1.0 میلی آمپر	شکل 4	شکل 2	M4	0	----	170
VIP4-2B-10	10A	<1.0 میلی آمپر	شکل 4	شکل 2	M4	0	----	170
VIP4-2B-20	20A	<1.0 میلی آمپر	شکل 4	شکل 2	M4	0	----	321
VIP4-2B -50	50A	<2.0 میلی آمپر	شکل 5	شکل 2	M6	----	----	1400
VIP4-2B-100	100A	<2.0 میلی آمپر	شکل 5	شکل 2	M6	----	----	2000
VIP4-2B-200	200A	<2.0 میلی آمپر	شکل 5	شکل 2	M8	----	----	3000
VIP4-2C-01	1A	<0.5 میلی آمپر	عکس. 1	شکل 3	M10	----	0	65
VIP4-2C-03	3A	<0.5 میلی آمپر	شکل 2	شکل 3	M10	----	0	95
VIP4-2C-06	6A	<1.0 میلی آمپر	شکل 4	شکل 3	M4	0	----	175
VIP4-2C-10	10A	<1.0 میلی آمپر	شکل 4	شکل 3	M4	0	----	175
VIP4-2C-20	20A	<1.0 میلی آمپر	شکل 5	شکل 3	M4	----	----	600
VIP4-2C-50	50A	<2.0 میلی آمپر	شکل 5	شکل 3	M6	----	----	1600

سوالات متداول:
س: آیا شما یک محصول سفارشی ارائه می دهید؟
پاسخ: بله، اگر بتوانید نمونه ها یا نقشه ها و مشخصات را در اختیار ما قرار دهید، می توانیم در صورت نیاز قالب جدید ایجاد کنیم.

س: آیا شما سازنده ISO9001 هستید؟
A: بله، ما از سال 2009 یک تولید کننده حرفه ای فیلتر EMI در طراحی و ساخت هستیم.

س: زمان تحویل چقدر است؟
A: ما تحویل سریع را تضمین می کنیم.به طور کلی، برای نمونه ها 2-5 روز طول می کشد.10 تا 15 برای سفارشات کوچک، 15-25 روز برای تولید انبوه پس از دریافت پیش پرداخت شما.زمان تحویل خاص بستگی به اقلام و مقدار سفارش شما دارد.لطفا با ما تماس بگیرید
