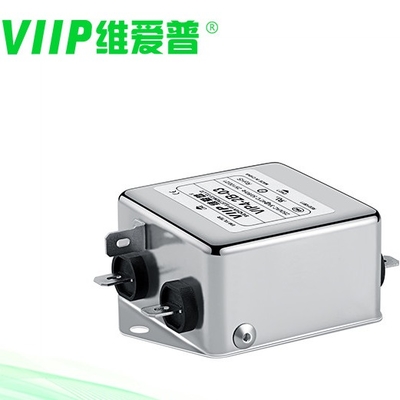

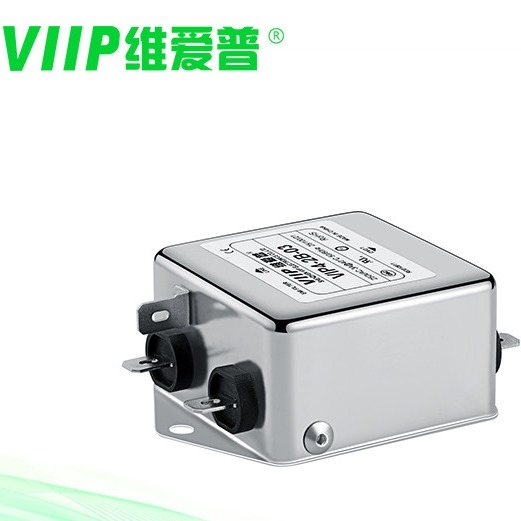

فیلتر 20A AC تک فاز EMI برای منابع تغذیه و سیستم های UPS

نام تجاری:	VIIP WeiAiPu
شماره مدل:	VIP4-1A-06(A041W0584)
مقدار تولیدی:	1 عدد
قیمت:	قابل مذاکره
جزئیات بسته بندی:	333318
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

CE TUV UL CQC

جریان رتبه بندی شده:

تایپ کنید:

فیلتر EMC

تابع انتقال:

فیلتر AC EMI

فرکانس مرکزی اسمی:

10 کیلوهرتز ~ 30 مگاهرتز

گواهی:

CE ROHS

کاربرد:

منابع تغذیه

امپدانس ورودی:

500VDC/100MOHM MIN

محدوده فرکانس:

150 کیلوهرتز تا 30 گیگاهرتز

دمای ذخیره سازی:

-40°C تا +85°C

ماده:

فیلتر EMI

فرکانس عملیاتی:

50/60 هرتز

فرکانس مرکزی اسمی:

50/60Hz، 10KHZ~30MHZ، 50/60Hz ((MHz)

ابعاد:

بسته به مدل متفاوت است

بندر:

سبک خاتمه:

پین لحیم کاری

سبک خاتمه:

پین لحیم کاری

جریان نامی:

ناهمسان

290G-1000G

مقاومت عایق:

≥100MΩ

مطابقت با روش رو:

رطوبت:

≤95% RH

قابلیت ارائه:

2000 عدد در 10-15 روز

برجسته کردن:

فیلتر تک فاز EMI ISO9001

فیلتر AC EMI 20A

فیلتر AC EMI 30 مگاهرتز

توضیحات محصول

فیلتر 20A AC تک فاز EMI برای منابع تغذیه و سیستم های UPS

جزئیات سریع:

محل مبدا	چین
شماره مدل	VIP4-2B-20
امپدانس ورودی	50Ω
مناز دست دادن بخش	30-100 دسی بل
خط به خط	1760VDC
فرکانس مرکز اسمی	10 کیلوهرتز ~ 30 مگاهرتز
گواهی	ISO9001 CE ROHS CUL TUV
فرکانس عملیاتی	50/60 هرتز
محدوده دما	25/085/21

فیلتر 20A AC تک فاز EMI برای منابع تغذیه و سیستم های UPSویژگی ها و مزایا:

بیش از دو سطح فیترینگ.10 کیلوهرتز一فیلتر باند پهن 30 مگاهرتز، به ویژه اثر فیلترینگ فرکانس پایین را بین 10 کیلوهرتز 150 کیلوهرتز افزایش می دهد.

طراحی شده به صورت خصوصی برای برنزه کردن تجهیزات نظامی از طریق CE102 inGJB151A/152A

فرکانس کارولتاژ نامی برای برآوردن نیازهای مختلف، طراحی سفارشی سازی سریع.

اندازه فشرده را می توان در موقعیت های مختلف اعمال کرد.
قطعات و ترکیبات مختلفی برای پاسخگویی به تست های EMC مختلف مشتریان وجود دارد
محصولات سفارشی با توجه به نیاز مشتری

فیلتر 6A AC تک فاز EMI برای منابع تغذیه و سیستم های UPSمشخصات فنی:

ویژگی های فیلترهای emi تک فاز

1. جریان نامی: 0.5A-300A

2. پایانه های مختلف: سیم، لحیم کاری، گل میخ، بلوک ترمینال، و غیره

3. نسخه های پزشکی اختیاری (نوع H)

نسخه های خاص 4.Custom در صورت درخواست در دسترس هستند

فیلترهای AC عمومی با محدوده فرکانس میرایی خوب 150KHz-30MHz

ساختار فشرده، نسبت عملکرد به هزینه بالا، نصب آسان، ایمن و قابل اعتماد

سری‌های VIP4 -1A و VIP4 -1B فیلترهای یک مرحله‌ای معمولی با ناوگان فیلتر تقریباً یکسان هستند، فقط جریان‌های متفاوت کمی دارند.

نسخه های ولتاژ بالا بالاتر از 380VAC نیز موجود است

فیلتر 6A AC تک فاز EMI برای منابع تغذیه و سیستم های UPS

جدول ها:

قسمت شماره	جریان دارای رتبه [A]	250VAC/50Hz @20C جریان نشتی [mA]	ابعاد فیزیکی	شماتیک های برق	پایانه ها			وزن [g]
قسمت شماره	جریان دارای رتبه [A]	250VAC/50Hz @20C جریان نشتی [mA]	ابعاد فیزیکی	شماتیک های برق	پیچ	بلوک ترمینال	سیم ها	وزن [g]
VIP4-2A-01	1A	<0.5 میلی آمپر	شکل 2	عکس. 1	----	----	0	95
VIP4-2A-03	3A	<0.5 میلی آمپر	شکل 2	عکس. 1	----	----	0	95
VIP4-2A-06	6A	<0.5 میلی آمپر	شکل 2	عکس. 1	----	----	0	95
VIP4-2A-10	10A	<1.0 میلی آمپر	شکل 4	عکس. 1	----	0	----	170
VIP4-2B-06	6A	<1.0 میلی آمپر	شکل 4	شکل 2	M4	0	----	170
VIP4-2B-10	10A	<1.0 میلی آمپر	شکل 4	شکل 2	M4	0	----	170
VIP4-2B-20	20A	<1.0 میلی آمپر	شکل 4	شکل 2	M4	0	----	321
VIP4-2B -50	50A	<2.0 میلی آمپر	شکل 5	شکل 2	M6	----	----	1400
VIP4-2B-100	100A	<2.0 میلی آمپر	شکل 5	شکل 2	M6	----	----	2000
VIP4-2B-200	200A	<2.0 میلی آمپر	شکل 5	شکل 2	M8	----	----	3000
VIP4-2C-01	1A	<0.5 میلی آمپر	عکس. 1	شکل 3	M10	----	0	65
VIP4-2C-03	3A	<0.5 میلی آمپر	شکل 2	شکل 3	M10	----	0	95
VIP4-2C-06	6A	<1.0 میلی آمپر	شکل 4	شکل 3	M4	0	----	175
VIP4-2C-10	10A	<1.0 میلی آمپر	شکل 4	شکل 3	M4	0	----	175
VIP4-2C-20	20A	<1.0 میلی آمپر	شکل 5	شکل 3	M4	----	----	600
VIP4-2C-50	50A	<2.0 میلی آمپر	شکل 5	شکل 3	M6	----	----	1600
