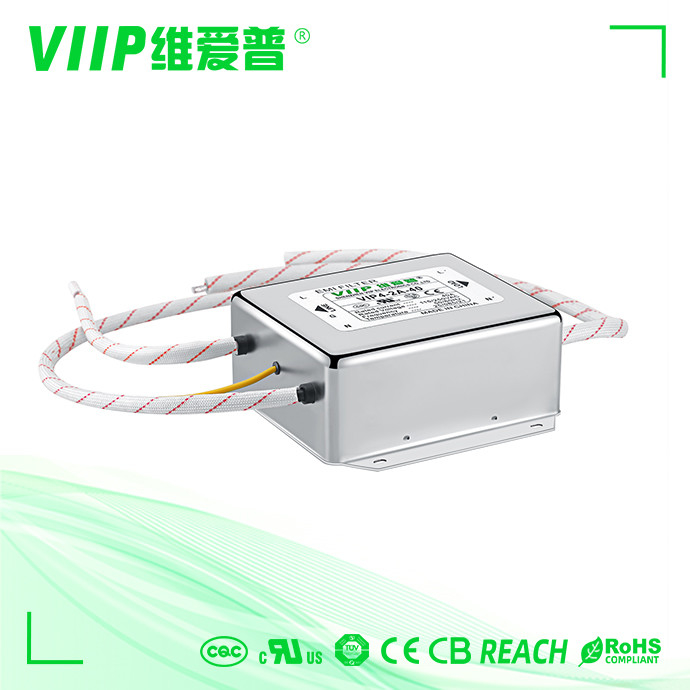

Name: فیلترهای خط برق EMI تک فاز مواد AC با کارایی بالا
Brand: Shenzhen VIIP Electronics Co., Ltd.
SKU: VIP4-1A-03 (B041W0638)
Price: 6.00 USD
Availability: InStock

نام تجاری:	VIIP WeiAiPu
شماره مدل:	VIP4-1A-03 (B041W0638)
مقدار تولیدی:	1 عدد
قیمت:	قابل مذاکره
جزئیات بسته بندی:	333318
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE TUV UL CQC

جریان رتبه بندی شده:

تایپ کنید:

فیلتر EMC

تابع انتقال:

فیلتر AC EMI

فرکانس مرکزی اسمی:

150 کیلوهرتز تا 30 مگاهرتز

گواهی:

CE ROHS

کاربرد:

تجهیزات پزشکی

امپدانس ورودی:

500VDC/100MOHM MIN

محدوده فرکانس:

150 کیلوهرتز تا 30 گیگاهرتز

دمای ذخیره سازی:

-40°C تا +85°C

ماده:

فیلتر EMI

فرکانس عملیاتی:

50/60 هرتز

فرکانس مرکزی اسمی:

50/60Hz، 10KHZ~30MHZ، 50/60Hz ((MHz)

فرکانس مرکزی اسمی:

50/60Hz، 10KHZ~30MHZ، 50/60Hz ((MHz)

ابعاد:

بسته به مدل متفاوت است

بندر:

شنژن

سبک خاتمه:

پین لحیم کاری

جریان نامی:

ناهمسان

وزن:

290G-1000G

مقاومت عایق:

≥100MΩ

مطابقت با روش رو:

آره

رطوبت:

≤95% RH

قابلیت ارائه:

2000 عدد در 10-15 روز

برجسته کردن:

فیلترهای خط برق EMI 150KHZ

3A فیلترهای EMI Power Line

فیلتر AC EMI با کارایی بالا

توضیحات محصول

مواد فیلتر AC عمومی فیلترهای خط برق تک فاز EMI با کارایی بالا

VIP4-1A-03(B041W0638) Rev 4.0.pdf

فیلترهای خط برق تک فاز EMI عمومی با کارایی بالاجزئیات سریع:

محل مبدا	چین
شماره مدل	VIP4-1A-03
امپدانس ورودی	50Ω
مناز دست دادن بخش	30-100 دسی بل
خط به خط	1760VDC
فرکانس مرکز اسمی	10 کیلوهرتز ~ 30 مگاهرتز
گواهی	ISO9001 CE ROHS TUV
فرکانس عملیاتی	50/60 هرتز
محدوده دما	25/085/21

ویژگی ها و مزایا برایفیلتر emi تک فاز AC:

150 کیلوهرتز一فیلتر باند پهن 30 مگاهرتز، به ویژه اثر فیلترینگ فرکانس پایین را بین 10 کیلوهرتز 150 کیلوهرتز افزایش می دهد.

طراحی شده به صورت خصوصی برای برنزه کردن تجهیزات نظامی از طریق CE102 inGJB151A/152A

مشخصات فیلتر emi تک فاز AC:

ویژگی های فیلترهای emi تک فاز

1. جریان نامی: 0.5A-300A

2. پایانه های مختلف: سیم، لحیم کاری، گل میخ، بلوک ترمینال، و غیره

3. نسخه های پزشکی اختیاری (نوع H)

نسخه های خاص 4.Custom در صورت درخواست در دسترس هستند

فیلترهای AC عمومی با محدوده فرکانس میرایی خوب 150KHz-30MHz

ساختار فشرده، نسبت عملکرد به هزینه بالا، نصب آسان، ایمن و قابل اعتماد

سری‌های VIP4 -1A و VIP4 -1B فیلترهای یک مرحله‌ای معمولی با ناوگان فیلتر تقریباً یکسان هستند، فقط جریان‌های متفاوت کمی دارند.

نسخه های ولتاژ بالا بالاتر از 380VAC نیز موجود است

جدول فیلترهای خط برق تک فاز EMI عمومی با کارایی بالا

قسمت شماره	جریان دارای رتبه [A]	250VAC/50Hz @20C جریان نشتی [mA]	ابعاد فیزیکی	شماتیک های برق	پایانه ها			وزن [g]
قسمت شماره	جریان دارای رتبه [A]	250VAC/50Hz @20C جریان نشتی [mA]	ابعاد فیزیکی	شماتیک های برق	پیچ	بلوک ترمینال	سیم ها	وزن [g]
VIP1-1A-01	1A	<0.5 میلی آمپر	عکس. 1	عکس. 1	----	----	0	65
VIP1-1A-03	3A	<0.5 میلی آمپر	عکس. 1	عکس. 1	----	----	0	65
VIP1-1A-06	6A	<0.5 میلی آمپر	عکس. 1	عکس. 1	----	----	0	65
VIP1-1A-10	10A	<0.5 میلی آمپر	شکل 2	عکس. 1	----	0	----	75
VIP4-1B-06	6A	<1.0 میلی آمپر	شکل 3/شکل 4	شکل 2	M4	0	----	140
VIP4-1B-10	10A	<1.0 میلی آمپر	شکل 3/شکل 4	شکل 2	M4	0	----	170
VIP4-1B-20	20A	<1.0 میلی آمپر	شکل 3/شکل 4	شکل 2	M4	0	----	170
VIP4-1B-30	30A	<1.0 میلی آمپر	شکل 5	شکل 2	M6	----	----	320
VIP4-1B-50	SOA	<2.0 میلی آمپر	شکل 5	شکل 2	M6	----	----	600
VIP4-1B-100	100A	<2.0 میلی آمپر	شکل 5	شکل 2	M8	----	----	1380
VIP4-1B-150	150A	<2.0 میلی آمپر	شکل 5	شکل 2	M10	----	----	1900
VIP4-1B-200	200A	<2.0 میلی آمپر	شکل 5	شکل 2	M10	----	----	1900

شماتیک برق:

فیلترهای خط برق EMI تک فاز مواد AC با کارایی بالا 0

ابعاد مکانیکی (واحد: میلی متر)

فیلترهای خط برق EMI تک فاز مواد AC با کارایی بالا 1
