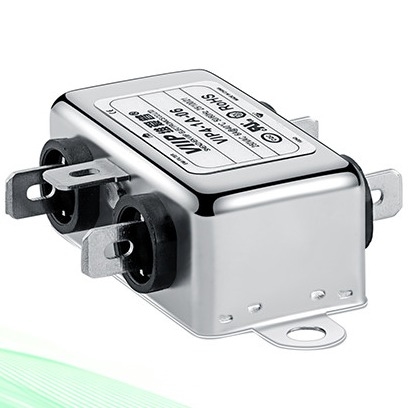

فیلترهای برق تک فاز EMI AC برای لوازم الکترونیکی مصرفی

نام تجاری:	VIIP WeiAiPu
شماره مدل:	VIP4-1A-03 (B041W0603)
مقدار تولیدی:	1 عدد
قیمت:	قابل مذاکره
جزئیات بسته بندی:	333318
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

CE TUV UL CQC

جریان رتبه بندی شده:

تایپ کنید:

فیلتر EMC

گواهی:

CE ROHS

کاربرد:

لوازم مصرفی

ولتاژ محاسبه شده:

120/250 VAC

فرکانس عملیاتی:

50/60 هرتز

نوع بسته:

نصب سطحی

از دست دادن درج:

60dB-90dB

امپدانس ورودی:

500VDC/100MOHM MIN

محدوده فرکانس:

150 کیلوهرتز تا 30 گیگاهرتز

دمای ذخیره سازی:

-40°C تا +85°C

ماده:

فیلتر EMI

فرکانس مرکزی اسمی:

50/60Hz، 10KHZ~30MHZ، 50/60Hz ((MHz)

ابعاد:

بسته به مدل متفاوت است

بندر:

سبک خاتمه:

پین لحیم کاری

جریان نامی:

ناهمسان

290G-1000G

مقاومت عایق:

≥100MΩ

مطابقت با روش رو:

رطوبت:

≤95% RH

قابلیت ارائه:

2000 عدد در 10-15 روز

برجسته کردن:

فیلترهای برق EMI 90 دسی بل

فیلترهای برق EMI لوازم الکترونیکی مصرفی

فیلتر EMI تک فاز 3A

توضیحات محصول

فیلترهای برق تک فاز EMI AC110/250V برای لوازم الکترونیکی مصرفی

جزئیات سریع:

محل مبدا	چین
شماره مدل	VIP4-1A-03 (B041W0603)
امپدانس ورودی	50Ω
مناز دست دادن بخش	30-100 دسی بل
خط به خط	1760VDC
فرکانس مرکز اسمی	10 کیلوهرتز ~ 30 مگاهرتز
گواهی	ISO9001 CE ROHS CUL TUV
فرکانس عملیاتی	50/60 هرتز
محدوده دما	25/085/21

ویژگی ها و مزایا برایفیلترهای تک فاز EMI AC110/250V برای لوازم الکترونیکی مصرفی

بیش از دو سطح فیترینگ.150 کیلوهرتز一فیلتر باند پهن 30 مگاهرتز، به ویژه اثر فیلترینگ فرکانس پایین را بین 10 کیلوهرتز 150 کیلوهرتز افزایش می دهد.

طراحی شده به صورت خصوصی برای برنزه کردن تجهیزات نظامی از طریق CE102 inGJB151A/152A

کاربردهای معمولی برای فیلتر emi تک فاز ac
تجهیزات روشنایی، کاربردهای نوع پزشکی، کاربردهای صنعتی، کنترل ها و سیستم های ارتباطی.

فرکانس کارولتاژ نامی برای برآوردن نیازهای مختلف، طراحی سفارشی سازی سریع.

اندازه فشرده را می توان در موقعیت های مختلف اعمال کرد.
قطعات و ترکیبات مختلفی برای پاسخگویی به تست های EMC مختلف مشتریان وجود دارد
محصولات سفارشی با توجه به نیاز مشتری

فیلترهای AC عمومی با محدوده فرکانس میرایی خوب 150KHz-30MHz

ساختار فشرده، نسبت عملکرد به هزینه بالا، نصب آسان، ایمن و قابل اعتماد

سری‌های VIP4 -1A و VIP4 -1B فیلترهای یک مرحله‌ای معمولی با ناوگان فیلتر تقریباً یکسان هستند، فقط جریان‌های متفاوت کمی دارند.

مشخصات برایفیلترهای تک فاز EMI AC110/250V برای لوازم الکترونیکی مصرفی

قسمت شماره	جریان دارای رتبه [A]	250VAC/50Hz @20C جریان نشتی [mA]	ابعاد فیزیکی	شماتیک های برق	پایانه ها			وزن [g]
قسمت شماره	جریان دارای رتبه [A]	250VAC/50Hz @20C جریان نشتی [mA]	ابعاد فیزیکی	شماتیک های برق	پیچ	بلوک ترمینال	سیم ها	وزن [g]
VIP4-1A-01	1A	<0.5 میلی آمپر	عکس. 1	عکس. 1	----	----	0	65
VIP4-1A-03	3A	<0.5 میلی آمپر	عکس. 1	عکس. 1	----	----	0	65
VIP4-1A-06	6A	<0.5 میلی آمپر	عکس. 1	عکس. 1	----	----	0	65
VIP4-1A-10	10A	<0.5 میلی آمپر	شکل 2	عکس. 1	----	0	----	75
VIP4-1B-06	6A	<1.0 میلی آمپر	شکل 3/شکل 4	شکل 2	M4	0	----	140
VIP4-1B-10	10A	<1.0 میلی آمپر	شکل 3/شکل 4	شکل 2	M4	0	----	170
VIP4-1B-20	20A	<1.0 میلی آمپر	شکل 3/شکل 4	شکل 2	M4	0	----	170
VIP4-1B-30	30A	<1.0 میلی آمپر	شکل 5	شکل 2	M6	----	----	320
VIP4-1B-50	50A	<2.0 میلی آمپر	شکل 5	شکل 2	M6	----	----	600
VIP4-1B-100	100A	<2.0 میلی آمپر	شکل 5	شکل 2	M8	----	----	1380
VIP4-1B-150	150A	<2.0 میلی آمپر	شکل 5	شکل 2	M10	----	----	1900
VIP4-1B-200	200A	<2.0 میلی آمپر	شکل 5	شکل 2	M10	----	----	1900

فیلترهای EMI و فیلترهای RFI برای صنعت روشنایی و کاربردهای با قابلیت اطمینان بالا

سوالات متداول:
س: آیا شما یک محصول سفارشی ارائه می دهید؟
پاسخ: بله، اگر بتوانید نمونه ها یا نقشه ها و مشخصات را در اختیار ما قرار دهید، می توانیم در صورت نیاز قالب جدید ایجاد کنیم.
س: آیا شما سازنده ISO9001 هستید؟
A: بله، ما از سال 2009 یک تولید کننده حرفه ای فیلتر EMI در طراحی و ساخت هستیم.
س: زمان تحویل چقدر است؟
A: ما تحویل سریع را تضمین می کنیم.به طور کلی، برای نمونه ها 2-5 روز طول می کشد.10 تا 15 برای سفارشات کوچک، 15-25 روز برای تولید انبوه پس از دریافت پیش پرداخت شما.زمان تحویل خاص بستگی به اقلام و مقدار سفارش شما دارد.لطفا با ما تماس بگیرید

س: شرایط پرداخت چگونه است؟
A: ما T/T Western Union، Paypal و غیره را نیز می پذیریم.
س: در مورد گواهی ها چطور؟
A: ISO 9001، CE، TUV، UL، ROHS، ENEC، REACH و غیره
