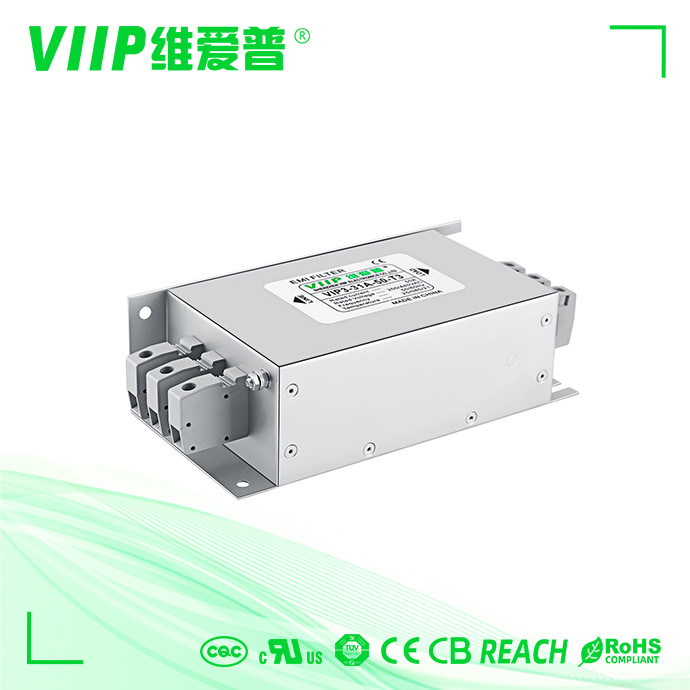

فیلتر امی سه فاز جریان نشتی کم برای ماشین آلات بسته بندی

نام تجاری:	VIIP WeiAiPu
شماره مدل:	VIP3-32B-50
مقدار تولیدی:	1 عدد
قیمت:	قابل مذاکره
جزئیات بسته بندی:	333318
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

CE TUV UL CQC

نام محصول:

فیلترهای EMI AC 3 فاز

ولتاژ محاسبه شده:

110/250 VAC

جریان رتبه بندی شده:

5 عدد

تایپ کنید:

فیلتر EMC

کاربرد:

تجهیزات الکترونیکی، تجهیزات لیزری

امپدانس ورودی:

500VDC/100MOHM MIN

محدوده فرکانس:

150 کیلوهرتز تا 30 گیگاهرتز

دمای ذخیره سازی:

-40°C تا +85°C

ماده:

فیلتر EMI

فرکانس عملیاتی:

50/60 هرتز

فرکانس مرکزی اسمی:

50/60Hz، 10KHZ~30MHZ، 50/60Hz ((MHz)

ابعاد:

بسته به مدل متفاوت است

بندر:

سبک خاتمه:

پین لحیم کاری

جریان نامی:

ناهمسان

290G-1000G

مقاومت عایق:

≥100MΩ

مطابقت با روش رو:

رطوبت:

≤95% RH

قابلیت ارائه:

2000 عدد در 10-15 روز

برجسته کردن:

فیلتر امی سه فاز CE, 50A فیلتر امی سه فاز, فیلتر EMI 3 فاز 110VAC

50A Three Phase Emi Filter

110VAC 3 Phase EMI Filter

توضیحات محصول

فیلتر emi سه فاز برای ماشین آلات بسته بندی جریان نشتی کم

VIP3-32B-50(B032S0709) Rev 4.0.pdf

فیلتر EMI 3 فاز 3 خطمشخصات:

مورد	فیلتر EMI 3 فاز 3 خط VIIP
شماره قطعه	VIP3-32B-50
ولتاژ محاسبه شده	250/440 VAC، 50/60 هرتز
فرکانس کاری	DC تا 60 هرتز
جریان های نامی	3~200A@40°C
رتبه بندی Hipot	LL 2250VDC
	ال جی 2700VDC
دسته بندی اقلیمی	-25°C~+85°C(25/85/21)
طراحی مربوط به	UL1283، CSA C22.2 شماره 8،
	IEC/EN 60939،
	CQC GB 15288/GB 15287-2008
نمونه ها	در سهام

فیلتر EMI 3 فاز 3 خطمشخصات فنی:

قسمت شماره	جریان دارای رتبه [A]	250VAC/50Hz @20C جریان نشتی [mA]	ابعاد فیزیکی	شماتیک های برق	پایانه ها	وزن [g]
VIP3-32B-10	10A	<4.0 میلی آمپر	شکل 2	عکس. 1	M4	1400
VIP3-32B-20	20A	<4.0 میلی آمپر	شکل 2	عکس. 1	M4	1400
VIP3-32B-50	50A	<6.0 میلی آمپر	شکل 2	عکس. 1	M6	1600
VIP3-32B-100	100A	<6.0 میلی آمپر	شکل 2	عکس. 1	M8	3700
VIP3-32B-150	150A	<6.0 میلی آمپر	شکل 2	عکس. 1	M10	7000
VIP3-32B-200	200A	<6.0 میلی آمپر	شکل 2	عکس. 1	M10	7000
VIP3-32C-06	6A	<4.0 میلی آمپر	شکل 2	شکل 2	M4	650
VIP3-32C-10	10A	<4.0 میلی آمپر	عکس. 1	شکل 2	M4	650
VIP3-32C-20	20A	<10.0 میلی آمپر	عکس. 1	شکل 2	M4	1400
VIP3-32C-50	50A	<10.0 میلی آمپر	شکل 2	شکل 2	M6	3200

شماتیک برق:

فیلتر امی سه فاز جریان نشتی کم برای ماشین آلات بسته بندی 0

ابعاد مکانیکی (واحد: میلی متر)

		آ	ب	سی	E	اف	جی	اچ		جی	ک	L	م	ن	پ	س
VIP3-32B	10A	120	100	50	130	153	60	115	Φ4 0	6	50	28	10	39	25	M4

	20A	120	100	50	130	151	60	115	Φ4 0	6	50	28	10	3	25	M4

	SOA	150	105	60	135	190	90	120	Φ4 0	6	50	35	15	31	52 5	M6

	100A	200	127	80	170	269	116	150	Φ60	9	70	50	20	9	46	MB

	150A	260	170	100	220	324	172	196	Φ80	12	90	65	30	46	63	M10

	200A	260	170	100	220	323	172	196	Φ80	12	90	65	30	42	63	M10

VIP3-32C	6A	96	80	42	105	131	50	95	Φ4 0	6	42	26	9	32	29 5	M4

	10A	96	80	42	105	130	50	95	Φ4 0	6	42	26	9	42	29 5	M4

	20A	120	100	50	130	151	60	115	Φ4 0	6	50	28	10	3	25	M4

	SOA	200	127	80	170	240	116	150	Φ60	9	70	50	20	31	46	M6

تحمل ها		± 1	± 1	土1	± 1	± 1	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5

فیلتر EMI 3 فاز 3 خطبرنامه های کاربردی نمونه:

برنامه هایی که نیاز به تضعیف فرکانس بالا دارند
تجهیزات اداری با قدرت بالا
تجهیزات اداری و داده پردازی

سوالات متداول

درباره VIIP
س: آیا شما تولید کننده یا شرکت تجاری هستید؟
Shenzhen VIIP یک تولید کننده محصولات EMI/EMC است که در شنژن گوانگدونگ چین واقع شده است.

درباره محصولات
س: چه گواهینامه ای برای محصولات خود دارید؟
ما CE ROHS FCC و غیره داریم.
س: MOQ شما چیست؟
این به موارد مختلف بستگی دارد، ما درخواست MOQ کم داریم، زیرا ما یک انبار بزرگ برای سفارشات سهام داریم.
س: از چه راه های حمل و نقل برای تحویل پشتیبانی می کنید؟
ما از حمل و نقل هوایی، دریایی و راه آهن پشتیبانی می کنیم.

درباره سفارش نمونه
س: آیا می توانم یک سفارش نمونه برای محصولات شما داشته باشم؟
A: بله، ما نمونه های محصول، از جمله نمونه های مخلوط را ارائه می دهیم.
