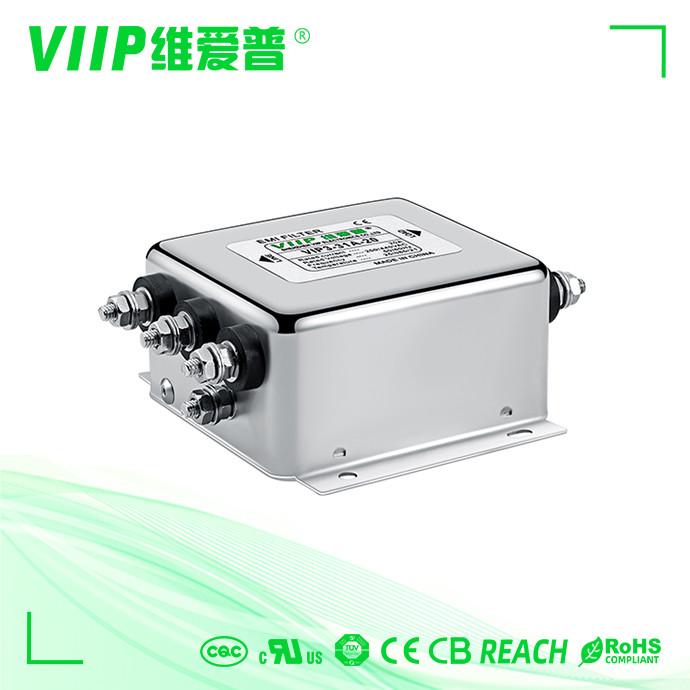

Name: فیلتر 3 فاز خط برق پایین گذر EMI EMI، فیلتر امی برق 380 ولت 440 ولت
Brand: Shenzhen VIIP Electronics Co., Ltd.
SKU: VIP3-32B-80
Price: 25.00 USD
Availability: InStock

نام تجاری:	VIIP WeiAiPu
شماره مدل:	VIP3-32B-80
مقدار تولیدی:	1 عدد
قیمت:	قابل مذاکره
جزئیات بسته بندی:	333318
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE TUV UL CQC

نام محصول:

فیلترهای EMI AC 3 فاز

ولتاژ محاسبه شده:

110/250 VAC

جریان رتبه بندی شده:

80A

MOQ:

5 عدد

تایپ کنید:

فیلتر EMC

گواهی:

CE ROHS

امپدانس ورودی:

500VDC/100MOHM MIN

محدوده فرکانس:

150 کیلوهرتز تا 30 گیگاهرتز

دمای ذخیره سازی:

-40°C تا +85°C

ماده:

فیلتر EMI

فرکانس عملیاتی:

50/60 هرتز

فرکانس مرکزی اسمی:

50/60Hz، 10KHZ~30MHZ، 50/60Hz ((MHz)

ابعاد:

بسته به مدل متفاوت است

بندر:

شنژن

سبک خاتمه:

پین لحیم کاری

جریان نامی:

ناهمسان

وزن:

290G-1000G

مقاومت عایق:

≥100MΩ

مطابقت با روش رو:

آره

رطوبت:

≤95% RH

قابلیت ارائه:

2000 عدد در 10-15 روز

برجسته کردن:

فیلتر 3 فاز 380 ولت

فیلتر 3 فاز EMC

فیلتر امی برق 440 ولت

توضیحات محصول

380 ولت 440 ولت EMI EMC خط برق کم گذر 3 فاز فیلتر برق امی فیلتر

شرح:

1، جریان نامی از 0.5 تا 2000A

2، عملکرد میرایی بالا تا 30 مگاهرتز

3، رتبه ولتاژ 440VAC برای پذیرش در سراسر جهان

4، تاییدیه ها: CE، ROHS

مشخصات:

مورد	فیلتر EMI 3 فاز
مدل	فیلتر EMI 3 فاز - سری VIP3
اصل کشور	چین
نوع بسته	نصب سطحی
فرکانس کاری اسمی	150K-30MHZ
از دست دادن درج	60 تا 90 دسی بل
امپدانس ورودی	50Ω
ولتاژ محاسبه شده	380V/440V
جاری	80A
MOQ	1 عدد
درجه حرارت	25/085/21
فرکانس عملیاتی	50/60 هرتز
خط به خط	2250VDC
خط به زمین	2700VDC
	110VAC/60HZ 1.4mA
MOQ	5 عدد
بندر	شنژن
زمان پیشرو	3 تا 15 روز هفته برای فیلتر پایین گذر EMI

قسمت شماره	جریان دارای رتبه [A]	250VAC/50Hz @20C جریان نشتی [mA]	ابعاد فیزیکی	شماتیک های برق	پایانه ها	وزن [g]
VIP3-32B-10	10A	<4.0 میلی آمپر	شکل 2	عکس. 1	M4	1400
VIP3-32B-20	20A	<4.0 میلی آمپر	شکل 2	عکس. 1	M4	1400
VIP3-32B-50	50A	<6.0 میلی آمپر	شکل 2	عکس. 1	M6	1600
VIP3-32B-100	100A	<6.0 میلی آمپر	شکل 2	عکس. 1	M8	3700
VIP3-32B-150	150A	<6.0 میلی آمپر	شکل 2	عکس. 1	M10	7000
VIP3-32B-200	200A	<6.0 میلی آمپر	شکل 2	عکس. 1	M10	7000
VIP3-32C-06	6A	<4.0 میلی آمپر	شکل 2	شکل 2	M4	650
VIP3-32C-10	10A	<4.0 میلی آمپر	عکس. 1	شکل 2	M4	650
VIP3-32C-20	20A	<10.0 میلی آمپر	عکس. 1	شکل 2	M4	1400
VIP3-32C-50	50A	<10.0 میلی آمپر	شکل 2	شکل 2	M6	3200

مشخصات فنی:

ابعاد مکانیکی (mm):

فیلتر 3 فاز خط برق پایین گذر EMI EMI، فیلتر امی برق 380 ولت 440 ولت 0

شماتیک برق:
فیلتر 3 فاز خط برق پایین گذر EMI EMI، فیلتر امی برق 380 ولت 440 ولت 1

		آ	ب	سی	E	اف	جی	اچ		جی	ک	L	م	ن	پ	س
VIP3-32B	10A	120	100	50	130	153	60	115	Φ4 0	6	50	28	10	39	25	M4

	20A	120	100	50	130	151	60	115	Φ4 0	6	50	28	10	3	25	M4

	SOA	150	105	60	135	190	90	120	Φ4 0	6	50	35	15	31	52 5	M6

	100A	200	127	80	170	269	116	150	Φ60	9	70	50	20	9	46	MB

	150A	260	170	100	220	324	172	196	Φ80	12	90	65	30	46	63	M10

	200A	260	170	100	220	323	172	196	Φ80	12	90	65	30	42	63	M10

VIP3-32C	6A	96	80	42	105	131	50	95	Φ4 0	6	42	26	9	32	29 5	M4

	10A	96	80	42	105	130	50	95	Φ4 0	6	42	26	9	42	29 5	M4

	20A	120	100	50	130	151	60	115	Φ4 0	6	50	28	10	3	25	M4

	SOA	200	127	80	170	240	116	150	Φ60	9	70	50	20	31	46	M6

تحمل ها		± 1	± 1	土1	± 1	± 1	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5

برنامه های کاربردی:

- برای سیستم های فتوولتائیک و کاربردهای صنعتی

-- موتورهای سه فاز

-- UPS/SMPS

-- تجهیزات اتوماسیون صنعتی
