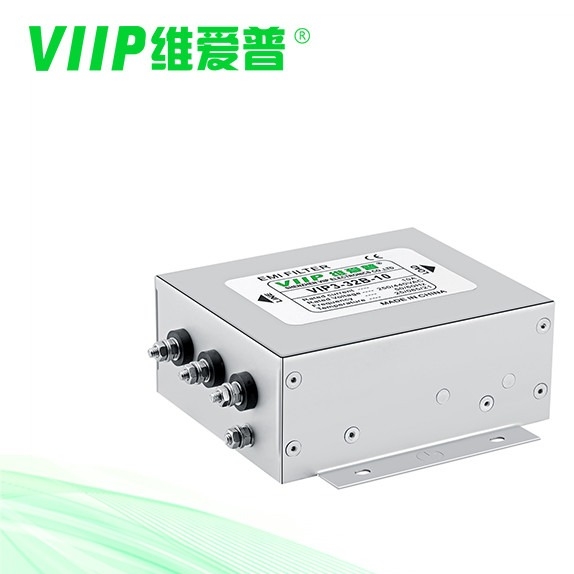

حفاظت اطلاعات 380 ولت 440 ولت فیلتر EMI 3 فاز با پیچ

نام تجاری:	VIIP WeiAiPu
شماره مدل:	VIP3-32B-100
مقدار تولیدی:	1 عدد
قیمت:	قابل مذاکره
جزئیات بسته بندی:	333318
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

CE TUV UL CQC

تابع انتقال:

همه منظوره

جریان رتبه بندی شده:

مورد:

نام محصول:

فیلتر EMI/RFI حالت مشترک

فرکانس مرکز اسمی:

50/60 هرتز

محدوده دما:

25/085/21

امپدانس ورودی:

500VDC/100MOHM MIN

محدوده فرکانس:

150 کیلوهرتز تا 30 گیگاهرتز

محدوده فرکانس:

150 کیلوهرتز تا 30 گیگاهرتز

دمای ذخیره سازی:

-40°C تا +85°C

ماده:

فیلتر EMI

فرکانس عملیاتی:

50/60 هرتز

فرکانس مرکزی اسمی:

50/60Hz، 10KHZ~30MHZ، 50/60Hz ((MHz)

ابعاد:

بسته به مدل متفاوت است

بندر:

سبک خاتمه:

پین لحیم کاری

جریان نامی:

ناهمسان

290G-1000G

مقاومت عایق:

≥100MΩ

مطابقت با روش رو:

رطوبت:

≤95% RH

قابلیت ارائه:

2000 عدد در 10-15 روز

برجسته کردن:

فیلتر EMI 3 فاز 440 ولت

فیلتر EMI 3 فاز 380 ولت

فیلتر 3 فاز EMI پیچ

توضیحات محصول

فیلتر 3 فاز EMI 380 ولت 440 ولت با ترمینال بلوکی برای محافظت از اطلاعات

شرح:

مناسب برای منبع تغذیه سه فاز سه خط

ساختار فشرده، نصب ساده و صرفه جویی در زمان، به ویژه برای برنامه های کاربردی با فضای محدود، بسیار مقرون به صرفه

مشخصات

مورد	فیلتر emi 3 فاز
مدل	VIP3-32B-100
تابع انتقال	پایین گذار
نوع بسته	نصب سطحی
فرکانس مرکز اسمی	150K-30MHZ
از دست دادن درج	60 تا 90 دسی بل
امپدانس ورودی	50Ω
ولتاژ محاسبه شده	110 ولت / 250 ولت
جریان رتبه بندی شده	100A
دمای محیط	40 درجه سانتی گراد
محدوده دما	25/085/21
فرکانس عملیاتی	50/60 هرتز
خط به خط	2250VDC
خط به زمین	2700VDC
حداکثر جریان نشتی	حداکثر 250VAC/60HZ 0.8mA
MOQ	1 عدد
برنامه های کاربردی	تجهیزات لیزر
زمان پیشرو	5 تا 15 روز هفته

جزئیات بیشتر:

جریان نامی: 0.5-2000A

نسخه های پزشکی اختیاری (نوع H)

اتصال بند لحیم، گل میخ یا بلوک ترمینال (بیش از 250 آمپر میله مسی است)

نسخه های خاص سفارشی در صورت درخواست

مناسب برای منبع تغذیه سه فاز سه خط

سری VIP3-32B فیلترهای سه خطی سه فاز با عملکرد بالا دو مرحله ای معمولی هستند

سری VIP3-32C فیلترهای دو مرحله‌ای هستند که شامل یک حالت مشترک و یک حالت دیفرانسیل با اثر فیلترینگ افزایش یافته تداخل حالت دیفرانسیل است.

افکت فیلتر کردن حالت مشترک و دیفرانسیل عالی برای تداخل از 10 کیلوهرتز تا 30 مگاهرتز

نسخه های ولتاژ بالا 520 VAC یا 690 VAC اختیاری است

قسمت شماره	جریان دارای رتبه [A]	250VAC/50Hz @20C جریان نشتی [mA]	ابعاد فیزیکی	شماتیک های برق	پایانه ها	وزن [g]
VIP3-32B-10	10A	<4.0 میلی آمپر	شکل 2	عکس. 1	M4	1400
VIP3-32B-20	20A	<4.0 میلی آمپر	شکل 2	عکس. 1	M4	1400
VIP3-32B-50	50A	<6.0 میلی آمپر	شکل 2	عکس. 1	M6	1600
VIP3-32B-100	100A	<6.0 میلی آمپر	شکل 2	عکس. 1	M8	3700
VIP3-32B-150	150A	<6.0 میلی آمپر	شکل 2	عکس. 1	M10	7000
VIP3-32B-200	200A	<6.0 میلی آمپر	شکل 2	عکس. 1	M10	7000
VIP3-32C-06	6A	<4.0 میلی آمپر	شکل 2	شکل 2	M4	650
VIP3-32C-10	10A	<4.0 میلی آمپر	عکس. 1	شکل 2	M4	650
VIP3-32C-20	20A	<10.0 میلی آمپر	عکس. 1	شکل 2	M4	1400
VIP3-32C-50	50A	<10.0 میلی آمپر	شکل 2	شکل 2	M6	3200

شماتیک برق:

حفاظت اطلاعات 380 ولت 440 ولت فیلتر EMI 3 فاز با پیچ 0

ابعاد مکانیکی (واحد: میلی متر)

حفاظت اطلاعات 380 ولت 440 ولت فیلتر EMI 3 فاز با پیچ 1

		آ	ب	سی	E	اف	جی	اچ	من	جی	ک	L	م	ن	پ	س
VIP3-32B	10A	120	100	50	130	153	60	115	Φ4.0	6	50	28	10	39	25	M4

	20A	120	100	50	130	151	60	115	Φ4.0	6	50	28	10	3	25	M4

	50A	150	105	60	135	190	90	120	Φ4.0	6	50	35	15	31	52 5	M6

	100A	200	127	80	170	269	116	150	Φ6.0	9	70	50	20	9	46	MB

	150A	260	170	100	220	324	172	196	Φ8.0	12	90	65	30	46	63	M10

	200A	260	170	100	220	323	172	196	Φ8.0	12	90	65	30	42	63	M10

VIP3-32C	6A	96	80	42	105	131	50	95	Φ4.0	6	42	26	9	32	29 5	M4

	10A	96	80	42	105	130	50	95	Φ4.0	6	42	26	9	42	29 5	M4

	20A	120	100	50	130	151	60	115	Φ4.0	6	50	28	10	3	25	M4

	50A	200	127	80	170	240	116	150	Φ6.0	9	70	50	20	31	46	M6

تحمل		土1	土1	土1	土1	± 1	0 5	0 5	0 5	土0 5	0 5	0 5	0 5	0 5	0 5

برنامه های کاربردی:

به طور گسترده از انواع واحدهای الکتریکی با سبک اتصال ⛛ مانند دستگاه چاپ، دستگاه بسته بندی، تجهیزات نساجی، تهویه مطبوع صنعتی، UPS، تجهیزات پزشکی و غیره استفاده می شود.

سوالات متداول

درباره VIIP
س: آیا شما تولید کننده یا شرکت تجاری هستید؟
Shenzhen VIIP یک تولید کننده محصولات EMI/EMC است که در شنژن گوانگدونگ چین واقع شده است.

درباره محصولات
س: چه گواهینامه ای برای محصولات خود دارید؟
ما CE ROHS FCC و غیره داریم.
س: MOQ شما چیست؟
این به موارد مختلف بستگی دارد، ما درخواست MOQ کم داریم، زیرا ما یک انبار بزرگ برای سفارشات سهام داریم.
س: از چه راه های حمل و نقل برای تحویل پشتیبانی می کنید؟
ما از حمل و نقل هوایی، دریایی و راه آهن پشتیبانی می کنیم.

درباره سفارش نمونه
س: آیا می توانم یک سفارش نمونه برای محصولات شما داشته باشم؟
A: بله، ما نمونه های محصول، از جمله نمونه های مخلوط را ارائه می دهیم.
