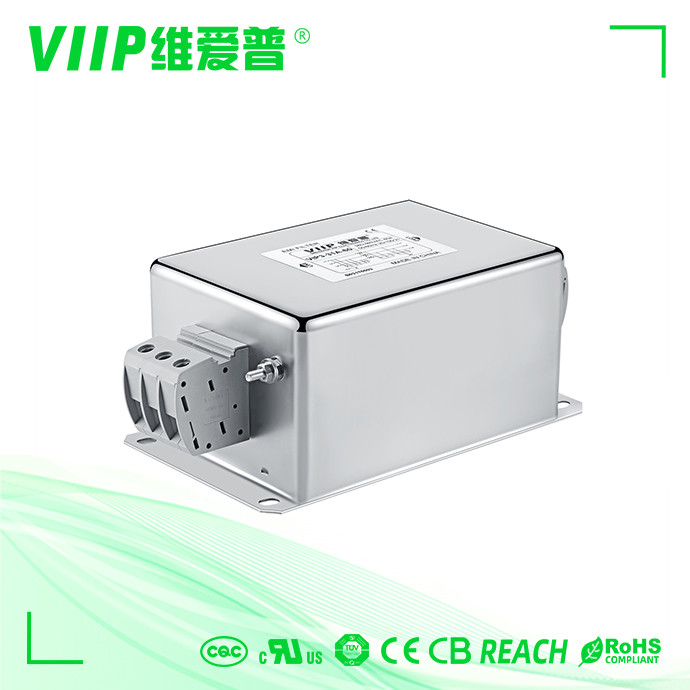

Name: فیلتر 20A TUV CE تایید شده 3 فاز EMI برای سیستم مدیریت انرژی
Brand: Shenzhen VIIP Electronics Co., Ltd.
SKU: VIP3-32C-20
Price: 25.00 USD
Availability: InStock

نام تجاری:	VIIP WeiAiPu
شماره مدل:	VIP3-32C-20
مقدار تولیدی:	1 عدد
قیمت:	قابل مذاکره
جزئیات بسته بندی:	333318
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE TUV UL CQC

تابع انتقال:

همه منظوره

ولتاژ محاسبه شده:

110/250 VAC

جریان رتبه بندی شده:

20A

کاربرد:

سیستم مدیریت برق

مورد:

فلز

نام محصول:

فیلتر EMI 3 فاز

امپدانس ورودی:

500VDC/100MOHM MIN

محدوده فرکانس:

150 کیلوهرتز تا 30 گیگاهرتز

دمای ذخیره سازی:

-40°C تا +85°C

ماده:

فیلتر EMI

فرکانس عملیاتی:

50/60 هرتز

فرکانس مرکزی اسمی:

50/60Hz، 10KHZ~30MHZ، 50/60Hz ((MHz)

ابعاد:

بسته به مدل متفاوت است

بندر:

شنژن

سبک خاتمه:

پین لحیم کاری

جریان نامی:

ناهمسان

وزن:

290G-1000G

مقاومت عایق:

≥100MΩ

مطابقت با روش رو:

آره

رطوبت:

≤95% RH

قابلیت ارائه:

2000 عدد در 10-15 روز

برجسته کردن:

فیلتر EMI 3 فاز 250VAC

فیلتر EMI سه فاز 20A

فیلتر EMI سه فاز CE

توضیحات محصول

فیلتر 20A TUV CE تایید شده 3 فاز EMI برای سیستم مدیریت انرژی

فیلتر emi 3 فازشرح:

مناسب برای منبع تغذیه سه فاز سه خط

ساختار فشرده، نصب ساده و صرفه جویی در زمان، به ویژه برای برنامه های کاربردی با فضای محدود، بسیار مقرون به صرفه

مشخصات

مورد	فیلتر emi 3 فاز
مدل	VIP3-32C-20
تابع انتقال	پایین گذار
نوع بسته	نصب سطحی
فرکانس مرکز اسمی	150K-30MHZ
از دست دادن درج	60 تا 90 دسی بل
امپدانس ورودی	50Ω
ولتاژ محاسبه شده	110 ولت / 250 ولت
جریان رتبه بندی شده	20A
دمای محیط	40 درجه سانتی گراد
محدوده دما	25/085/21
فرکانس عملیاتی	50/60 هرتز
خط به خط	2250VDC
خط به زمین	2700VDC
حداکثر جریان نشتی	حداکثر 250VAC/60HZ 0.8mA
MOQ	1 عدد
برنامه های کاربردی	تجهیزات لیزر
زمان پیشرو	5 تا 15 روز هفته

توضیحات فیلتر emi 3 فاز:

جریان نامی: 0.5-2000A

نسخه های پزشکی اختیاری (نوع H)

اتصال بند لحیم، گل میخ یا بلوک ترمینال (بیش از 250 آمپر، نوار مسی است)

نسخه های خاص سفارشی در صورت درخواست

مناسب برای منبع تغذیه سه فاز سه خط

سری VIP3-32C فیلترهای دو مرحله ای هستند که شامل یک حالت مشترک و یک حالت d1fferential با اثر فیلترینگ بهبود یافته تداخل حالت d1fferential است.

افکت فیلتر کردن حالت مشترک و دیفرانسیل عالی برای تداخل از 10 کیلوهرتز تا 30 مگاهرتز

نسخه های ولتاژ بالا 520VAC یا 690VAC اختیاری است

شماتیک برق:

جدول ها:

قسمت شماره	جریان دارای رتبه [A]	250VAC/50Hz@20C جریان نشتی [mA]	ابعاد فیزیکی	شماتیک های برق	ترمینال	وزن [g]
VIP3-32B-10	10A	<4 OmA	شکل 2	عکس. 1	M4	1400
VIP3-32B-20	20A	<4 OmA	شکل 2	عکس. 1	M4	1400
VIP3-32B-50	50A	<60 میلی آمپر	شکل 2	عکس. 1	M6	1600
VIP3-32B-100	100A	<60 میلی آمپر	شکل 2	عکس. 1	ام‌اس	3700
VIP3-32B-150	150A	<60 میلی آمپر	شکل 2	عکس. 1	M10	7000
VIP3-32B-200	200A	<60 میلی آمپر	شکل 2	عکس. 1	M10	7000
VIP3-32C-06	6A	<4 OmA	شکل 2	شکل 2	M4	650
VIP3-32C-10	10A	<4 OmA	عکس. 1	شکل 2	M4	650
VIP3-32C-20	20A	<10 OmA	عکس. 1	شکل 2	M4	1400
VIP3-32C-50	50A	<15 OmA	شکل 2	شکل 2	M6	3200

ابعاد مکانیکی (mm):

		آ	ب	سی	E	اف	جی	اچ		جی	ک	L	م	ن	پ	س
VIP3-32B	10A	120	100	50	130	153	60	115	Φ4 0	6	50	28	10	39	25	M4

	20A	120	100	50	130	151	60	115	Φ4 0	6	50	28	10	3	25	M4

	SOA	150	105	60	135	190	90	120	Φ4 0	6	50	35	15	31	52 5	M6

	100A	200	127	80	170	269	116	150	Φ60	9	70	50	20	9	46	MB

	150A	260	170	100	220	324	172	196	Φ80	12	90	65	30	46	63	M10

	200A	260	170	100	220	323	172	196	Φ80	12	90	65	30	42	63	M10

VIP3-32C	6A	96	80	42	105	131	50	95	Φ4 0	6	42	26	9	32	29 5	M4

	10A	96	80	42	105	130	50	95	Φ4 0	6	42	26	9	42	29 5	M4

	20A	120	100	50	130	151	60	115	Φ4 0	6	50	28	10	3	25	M4

	SOA	200	127	80	170	240	116	150	Φ60	9	70	50	20	31	46	M6

تحمل ها		± 1	± 1	土1	± 1	± 1	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5

برنامه های کاربردی:

به طور گسترده از انواع واحدهای الکتریکی با سبک اتصال ⛛ مانند دستگاه چاپ، دستگاه بسته بندی، تجهیزات نساجی، تهویه مطبوع صنعتی، UPS، تجهیزات پزشکی و غیره استفاده می شود.
