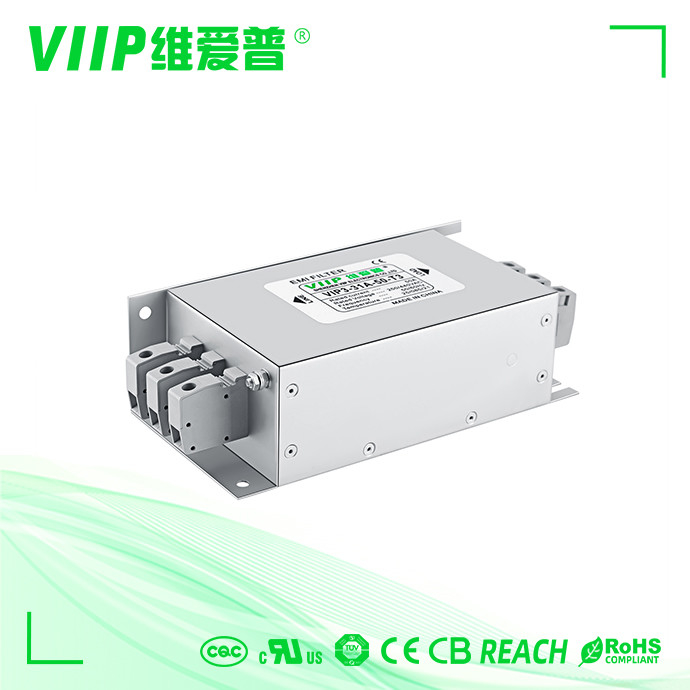

3 سیم TUV CE تایید شده فیلتر 3 فاز EMI برای سیستم مدیریت انرژی

نام تجاری:	VIIP WeiAiPu
شماره مدل:	VIP3-32C-10
مقدار تولیدی:	1 عدد
قیمت:	قابل مذاکره
جزئیات بسته بندی:	333318
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

CE TUV UL CQC

تابع انتقال:

همه منظوره

ولتاژ محاسبه شده:

110/250 VAC

جریان رتبه بندی شده:

کاربرد:

سیستم مدیریت برق

مورد:

نام محصول:

فیلتر EMI 3 فاز

امپدانس ورودی:

500VDC/100MOHM MIN

محدوده فرکانس:

150 کیلوهرتز تا 30 گیگاهرتز

دمای ذخیره سازی:

-40°C تا +85°C

ماده:

فیلتر EMI

فرکانس عملیاتی:

50/60 هرتز

فرکانس مرکزی اسمی:

50/60Hz، 10KHZ~30MHZ، 50/60Hz ((MHz)

ابعاد:

بسته به مدل متفاوت است

بندر:

سبک خاتمه:

پین لحیم کاری

جریان نامی:

ناهمسان

290G-1000G

مقاومت عایق:

≥100MΩ

مطابقت با روش رو:

مطابقت با روش رو:

رطوبت:

≤95% RH

قابلیت ارائه:

2000 عدد در 10-15 روز

برجسته کردن:

فیلتر EMI 3 فاز فلزی

فیلتر EMI 3 فاز مورد تایید TUV

فیلتر EMI سه فاز 3 سیمی

توضیحات محصول

3 سیم TUV CE تایید شده فیلتر 3 فاز EMI برای سیستم مدیریت انرژی

شرح:

مناسب برای منبع تغذیه سه فاز سه خط

ساختار فشرده، نصب ساده و صرفه جویی در زمان، به ویژه برای برنامه های کاربردی با فضای محدود، بسیار مقرون به صرفه

مشخصات

مورد	فیلتر emi 3 فاز
مدل	VIP3-32C-10
تابع انتقال	پایین گذار
نوع بسته	نصب سطحی
فرکانس مرکز اسمی	150K-30MHZ
از دست دادن درج	60 تا 90 دسی بل
امپدانس ورودی	50Ω
ولتاژ محاسبه شده	110 ولت / 250 ولت
جریان رتبه بندی شده	10A
دمای محیط	40 درجه سانتی گراد
محدوده دما	25/085/21
فرکانس عملیاتی	50/60 هرتز
خط به خط	2250VDC
خط به زمین	2700VDC
حداکثر جریان نشتی	حداکثر 250VAC/60HZ 0.8mA
MOQ	1 عدد
برنامه های کاربردی	تجهیزات لیزر
زمان پیشرو	5 تا 15 روز هفته

توضیحات فیلتر emi 3 فاز:

جریان نامی: 0.5-2000A

نسخه های پزشکی اختیاری (نوع H)

اتصال بند لحیم، گل میخ یا بلوک ترمینال (بیش از 250 آمپر، نوار مسی است)

نسخه های خاص سفارشی در صورت درخواست

مناسب برای منبع تغذیه سه فاز سه خط

سری VIP3-32C فیلترهای دو مرحله ای هستند که شامل یک حالت مشترک و یک حالت d1fferential با اثر فیلترینگ بهبود یافته تداخل حالت d1fferential است.

افکت فیلتر کردن حالت مشترک و دیفرانسیل عالی برای تداخل از 10 کیلوهرتز تا 30 مگاهرتز

نسخه های ولتاژ بالا 520VAC یا 690VAC اختیاری است

جدول ها:

قسمت شماره	جریان دارای رتبه [A]	250VAC/50Hz@20C جریان نشتی [mA]	ابعاد فیزیکی	شماتیک های برق	ترمینال	وزن [g]
VIP3-32B-10	10A	<4 OmA	شکل 2	عکس. 1	M4	1400
VIP3-32B-20	20A	<4 OmA	شکل 2	عکس. 1	M4	1400
VIP3-32B-50	50A	<60 میلی آمپر	شکل 2	عکس. 1	M6	1600
VIP3-32B-100	100A	<60 میلی آمپر	شکل 2	عکس. 1	ام‌اس	3700
VIP3-32B-150	150A	<60 میلی آمپر	شکل 2	عکس. 1	M10	7000
VIP3-32B-200	200A	<60 میلی آمپر	شکل 2	عکس. 1	M10	7000
VIP3-32C-06	6A	<4 OmA	شکل 2	شکل 2	M4	650
VIP3-32C-10	10A	<4 OmA	عکس. 1	شکل 2	M4	650
VIP3-32C-20	20A	<10 OmA	عکس. 1	شکل 2	M4	1400
VIP3-32C-50	50A	<15 OmA	شکل 2	شکل 2	M6	3200

برنامه های کاربردی:

به طور گسترده از انواع واحدهای الکتریکی با سبک اتصال ⛛ مانند دستگاه چاپ، دستگاه بسته بندی، تجهیزات نساجی، تهویه مطبوع صنعتی، UPS، تجهیزات پزشکی و غیره استفاده می شود.

مزایای ما

(1) شبکه فروش
محصولات به اروپا، ایالات متحده، کره جنوبی، آسیای جنوب شرقی و سایر کشورها و مناطق صادر می شود.
(2) تجهیزات سخت افزاری
این شرکت دارای تجهیزات و خطوط تولید کاملاً اتوماتیک تشخیص مواد مغناطیسی است و دارای پایه تولید هسته مغناطیسی ضد تداخل است.
(3) خدمات فنی یکپارچه
شرکت ما یک شرکت سازگاری الکترومغناطیسی است که تحقیق و توسعه، تولید و فروش قطعات الکترونیکی ضد تداخل (EMC) و خدمات تست EMC را ادغام می‌کند.
(4) فرهنگ شرکتی عالی
این شرکت مدیریت کیفیت را بر اساس استانداردها سازماندهی و اجرا می کند، از هشت اصل پیروی می کند و به طور مستمر کار را بهبود می بخشد، و همه کارمندان اولین وظیفه برای برآوردن نیازهای مشتری هستند.
