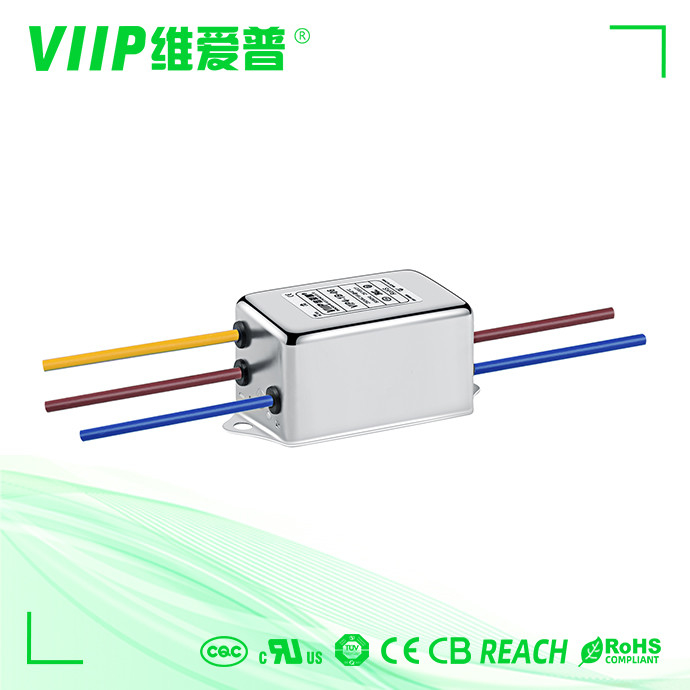

فیلترهای خط تک فاز RFI با کارایی بالا برای کنترل انتشار SMPS

نام تجاری:	VIIP WeiAiPu
شماره مدل:	VIP4-1B-30
مقدار تولیدی:	1 عدد
قیمت:	قابل مذاکره
جزئیات بسته بندی:	333318
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

CE TUV UL CQC

جریان نامی:

ولتاژ نامی:

110/250 VAC

از دست دادن ورودی:

30-100 دسی بل

درخواست:

جداسازی EMI و جذب RF

تابع انتقال:

پایین گذار

سبک نصب فیلتر:

فلنج دار

امپدانس ورودی:

500VDC/100MOHM MIN

محدوده فرکانس:

150 کیلوهرتز تا 30 گیگاهرتز

دمای ذخیره سازی:

-40°C تا +85°C

ماده:

فیلتر EMI

فرکانس عملیاتی:

50/60 هرتز

فرکانس مرکزی اسمی:

50/60Hz، 10KHZ~30MHZ، 50/60Hz ((MHz)

ابعاد:

بسته به مدل متفاوت است

بندر:

سبک خاتمه:

پین لحیم کاری

جریان نامی:

ناهمسان

290G-1000G

مقاومت عایق:

≥100MΩ

مطابقت با روش رو:

رطوبت:

≤95% RH

قابلیت ارائه:

2000 عدد در 10-15 روز

برجسته کردن:

فیلترهای خط RFI تک فاز

فیلترهای خط RFI کنترل انتشار SMPS

فیلتر EMI تک فاز TUV

توضیحات محصول

فیلترهای خط RFI تک فاز با عملکرد بالا برای کنترل انتشار SMPS

جزئیات سریع:

امپدانس ورودی	50Ω
شماره مدل	VIP4-1B-30
ولتاژ نامی	110V/250V
نوع	فیلتر AC EMI
تابع انتقال	پایین گذر
فرکانس مرکزی اسمی	150KHZ~30MHZ
دارای گواهی	ISO9001 CE ROHS cUL TUV
MOQ	1 عدد
نوع بسته بندی	نصب سطحی

فیلترهای خط برق AC تک فاز با هدف کلی، نصب آسان، موجود برای تجهیزات الکترونیکی کوچک و ابزار اندازه گیری

طراحی شده برای هدف کلی، حالت مشترک و کاربردهای حالت دیفرانسیل

محافظت در برابر RFI پالسی، متناوب یا پیوسته

تضعیف خط به خط بالاتر برای محافظت در برابر RFI پالسی، متناوب یا پیوسته

FASTON، Stud، Wire Lead در دسترس هستند

مشخصات:

شماره قطعه	جریان نامی [A]	250VAC/50Hz @ 20C جریان نشتی [mA]	ابعاد فیزیکی	شماتیک های الکتریکی	پایانه ها			وزن [g]
شماره قطعه	جریان نامی [A]	250VAC/50Hz @ 20C جریان نشتی [mA]	ابعاد فیزیکی	شماتیک های الکتریکی	پیچ	ترمینال بلوک	سیم ها	وزن [g]
VIP4-1A-01	1A	<0.5mA	شکل 1	شکل 1	- - -	- - -	0	65
VIP4-1A-03	3A	<0.5mA	شکل 1	شکل 1	- - -	- - -	0	65
VIP4-1A-06	6A	<0.5mA	شکل 1	شکل 1	- - -	- - -	0	65
VIP4-1A-10	10A	<0.5mA	شکل 2	شکل 1	- - -	0	- - -	75
VIP4-1B-06	6A	<1.0mA	شکل 3/شکل 4	شکل 2	M4	0	- - -	140
VIP4-1B-10	10A	<1.0mA	شکل 3/شکل 4	شکل 2	M4	0	- - -	170
VIP4-1B-20	20A	<1.0mA	شکل 3/شکل 4	شکل 2	M4	0	- - -	170
VIP4-1B-30	30A	<1.0mA	شکل 5	شکل 2	M6	- - -	- - -	320
VIP4-1B-50	50A	<2.0mA	شکل 5	شکل 2	M6	- - -	- - -	600
VIP4-1B-100	100A	<2.0mA	شکل 5	شکل 2	M8	- - -	- - -	1380
VIP4-1B-150	150A	<2.0mA	شکل 5	شکل 2	M10	- - -	- - -	1900
VIP4-1B-200	200A	<2.0mA	شکل 5	شکل 2	M10	- - -	- - -	1900

شماتیک الکتریکی:

فیلترهای خط تک فاز RFI با کارایی بالا برای کنترل انتشار SMPS 0

ابعاد مکانیکی (واحد: میلی متر)

فیلترهای خط تک فاز RFI با کارایی بالا برای کنترل انتشار SMPS 1

کاربردها:

لوازم خانگی سفید

خانه هوشمند

ترمینال هوشمند

منبع تغذیه

برق و انرژی

تجهیزات الکتریکی و الکترونیکی

کالاهای مصرفی

دستگاه پزشکی

تجهیزات داده

فیلترهای خط تک فاز RFI با کارایی بالا برای کنترل انتشار SMPS 2

سوالات متداول:
س: آیا محصول سفارشی ارائه می دهید؟
پاسخ: بله، اگر بتوانید نمونه ها یا نقشه ها و مشخصات را در اختیار ما قرار دهید، می توانیم قالب جدیدی را در صورت نیاز شما توسعه دهیم.

س: آیا شما یک تولید کننده ISO9001 هستید؟
پاسخ: بله، ما از سال 2009 یک تولید کننده حرفه ای فیلتر EMI هستیم.

س: زمان تحویل چقدر است؟
پاسخ: ما تحویل سریع را تضمین می کنیم. به طور کلی، 2-5 روز برای نمونه ها طول می کشد. 10 تا 15 روز برای سفارشات کوچک، 15-25 روز برای تولید انبوه پس از دریافت پیش پرداخت شما. زمان تحویل خاص به اقلام و مقدار سفارش شما بستگی دارد. لطفا با ما تماس بگیرید

س: در مورد شرایط پرداخت چطور؟
پاسخ: ما همچنین T/T Western Union، Paypal و غیره را می پذیریم.

س: در مورد گواهینامه ها چطور؟
پاسخ: ISO 9001، CE، TUV، UL، ROHS، ENEC، REACH و غیره.
