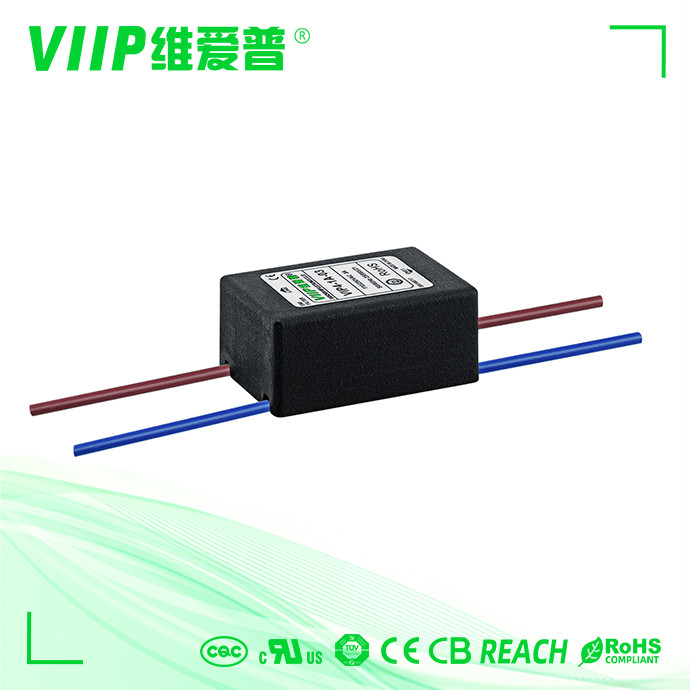

فیلتر سرکوب کننده EMI یک مرحله ای 30A فیلتر امی خط AC 30-100dB

نام تجاری:	VIIP
شماره مدل:	VIP4-1B-30
مقدار تولیدی:	قابل مذاکره
قیمت:	قابل مذاکره
جزئیات بسته بندی:	333318
شرایط پرداخت:	T/T، وسترن یونیون

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

CE TUV UL ROHS REACH

جریان رتبه بندی شده:

تایپ کنید:

فیلتر سرکوب EMI

گواهی:

CE ROHS

خط به خط:

1450VDC

کاربرد:

تجهیزات الکترونیکی

نوع بسته:

نصب سطحی

قابلیت ارائه:

2000 عدد در 10-15 روز

برجسته کردن:

فیلتر سرکوب کننده EMI یک مرحله ای 30 آمپر

فیلتر امی خط AC 100 دسی بل

فیلتر سرکوب کننده EMI 30 آمپر 30 دسی بل

توضیحات محصول

فیلتر سرکوب کننده EMI 30 آمپر، فیلتر تداخل الکترومغناطیسی

جزئیات سریع:

محل مبدا	چین
شماره مدل	VIP4-1B-30
امپدانس ورودی	50Ω
مناز دست دادن بخش	30-100 دسی بل
خط به خط	1760VDC
فرکانس مرکز اسمی	150 کیلوهرتز ~ 30 مگاهرتز
گواهی	ISO9001 CE ROHS CUL TUV
فرکانس عملیاتی	50/60 هرتز
محدوده دما	25/085/21

فیلترهای حالت مشترک یک مرحله ای با تأثیر عالی.فیلترهای AC عمومی با عملکرد میرایی خوب در محدوده فرکانس 150khz-30Mhz

جداول فیلتر emi تک فاز:

قسمت شماره	جریان دارای رتبه [A]	250VAC/50Hz @20C جریان نشتی [mA]	ابعاد فیزیکی	شماتیک های برق	پایانه ها			وزن [g]
قسمت شماره	جریان دارای رتبه [A]	250VAC/50Hz @20C جریان نشتی [mA]	ابعاد فیزیکی	شماتیک های برق	پیچ	بلوک ترمینال	سیم ها	وزن [g]
VIP4-1A-01	1A	<0.5 میلی آمپر	عکس. 1	عکس. 1	----	----	0	65
VIP4-1A-03	3A	<0.5 میلی آمپر	عکس. 1	عکس. 1	----	----	0	65
VIP4-1A-06	6A	<0.5 میلی آمپر	عکس. 1	عکس. 1	----	----	0	65
VIP4-1A-10	10A	<0.5 میلی آمپر	شکل 2	عکس. 1	----	0	----	75
VIP4-1B-06	6A	<1.0 میلی آمپر	شکل 3/شکل 4	شکل 2	M4	0	----	140
VIP4-1B-10	10A	<1.0 میلی آمپر	شکل 3/شکل 4	شکل 2	M4	0	----	170
VIP4-1B-20	20A	<1.0 میلی آمپر	شکل 3/شکل 4	شکل 2	M4	0	----	170
VIP4-1B-30	30A	<1.0 میلی آمپر	شکل 5	شکل 2	M6	----	----	320
VIP4-1B-50	50A	<2.0 میلی آمپر	شکل 5	شکل 2	M6	----	----	600
VIP4-1B-100	100A	<2.0 میلی آمپر	شکل 5	شکل 2	M8	----	----	1380
VIP4-1B-150	150A	<2.0 میلی آمپر	شکل 5	شکل 2	M10	----	----	1900
VIP4-1B-200	200A	<2.0 میلی آمپر	شکل 5	شکل 2	M10	----	----	1900

شماتیک برق:

فیلتر سرکوب کننده EMI یک مرحله ای 30A فیلتر امی خط AC 30-100dB 0

ابعاد مکانیکی (واحد: میلی متر)

		آ	ب	سی	دی	E	اف	جی	اچ		ک	L	م	ن	پ	س
VIP4-1B		51	51	29	73	---	73	63	---	Φ4.5	25	10	22	---	15.5	6.3 * 0.8
	6A								---
		51	51	29	86	---	86	63	---	Φ4.5	25	10	9	3.4	15.5	M4
									---
		51	51	29	73	---	73	63	---	Φ4.5	25	10	22	---	15.5	6.3 * 0.8
	10A								---
		51	51	29	86	---	86	63	---	Φ4.5	25	10	22	3.4	15.5	M4
									---
		51	51	29	73	---	73	63	---	Φ4.5	25	10	22	---	15.5	6.3 * 0.8
	20A
		51	51	29	84	---	84	63	---	Φ4.5	25	20	8.5	2.5	---	M4

	30A	63	51	38	85	---	104	75	---	Φ5.0	25	25	9	3.8	---	M6

	50A	96	80	42	---	105	137	50	95	Φ4.0	6	42	20	20	3.4	M6

	100A	120	100	50		130	184	80	115	Φ4.0	6	66	28	10	9	M8

	150A	150	105	60		135	214	90	120	Φ4.0	6	50	35	15	4.8	M10

	200A	150	105	60		135	213	90	120	Φ4.0	6	50	35	15	4.4	M10

تحمل ها		± 1	± 1	土1	土1	± 1	± 1	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5

برنامه های کاربردی:

1. تجهیزات الکتریکی و الکترونیکی

2. تجهیزات پزشکی

3. تجهیزات دیتاکام

4. تجهیزات اتوماسیون اداری
