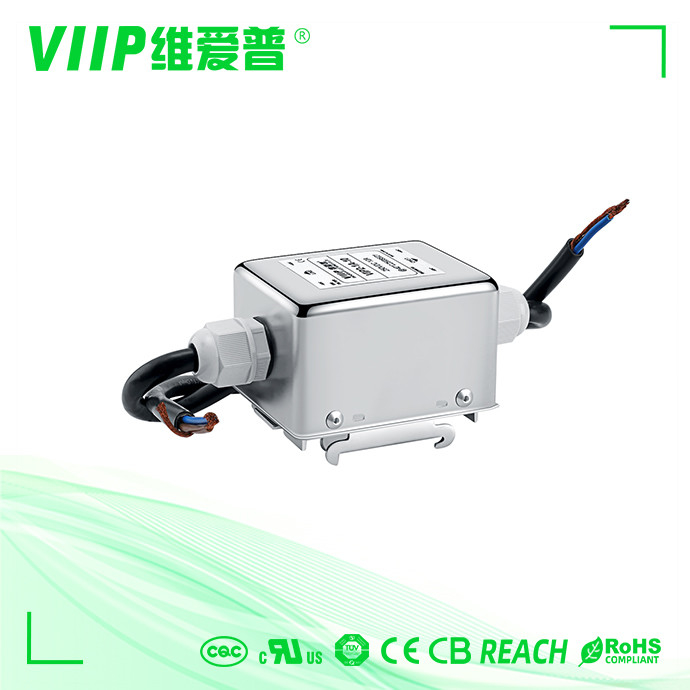

Name: منبع تغذیه سوئیچ فیلترهای DC EMI 50A 2250VDC 150Khz-30Mhz
Brand: Shenzhen VIIP Electronics Co., Ltd.
SKU: VIP2-1B-50
Price: 14.05 USD
Availability: InStock

نام تجاری:	VIIP
شماره مدل:	VIP2-1B-50
مقدار تولیدی:	100 عدد
قیمت:	قابل مذاکره
جزئیات بسته بندی:	333318
شرایط پرداخت:	T/T، وسترن یونیون

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE TUV UL ROHS REACH

تابع انتقال:

فیلتر EMI DC

ولتاژ محاسبه شده:

0-250VDC

جاری:

کاربرد:

تجهیزات DC

قابلیت ارائه:

2000 عدد در 10-15 روز

برجسته کردن:

فیلتر منبع تغذیه 2250 VDC DC

فیلترهای DC EMI 50A 2250VDC

30Mhz DC EMI فیلترها 50A

توضیحات محصول

منبع تغذیه سوئیچ فیلتر نویز خط برق DC فیلتر emi 50A

جزئیات سریع:

شماره مدل	VIP2-1B-50
محل مبدا	چین
تابع انتقال	پایین گذار
ولتاژ تست	دی سی
مورد	قاب فلزی
کاربرد	منبع تغذیه سوئیچ، تبادل SPC و سایر دستگاه های الکتریکی DC

شرح

فیلترهای DC عمومی با عملکرد میرایی خوب در محدوده فرکانس 150Khz-30Mhz

شماره قسمت: VIP2-1B-50

مشخصات:

(1) رتبه بندی ولتاژ ............................................ 0-380VDC

(2) رتبه فعلی: ......................................

در 380VDC .....50A RMS حداکثر.

(3) فرکانس عملیاتی: 0-400 هرتز

(4) رتبه بندی هیپوت (برای یک دقیقه)

خط به زمین 2250 VDC

B.LINE TO LINE ....... 500VDC

(5) IR: 100M اهم در 500VDC هر ورودی یا خروجی به زمین

(6) محدوده دما: -25"C -+85"C

مشخصات فنی:

قسمت شماره	جریان دارای رتبه [A]	ابعاد فیزیکی	شماتیک های برق	پایانه ها			وزن [g]
VIP2-2A-01	1A	عکس. 1	عکس. 1	----	----	0	95
VIP2-2A-03	3A	عکس. 1	عکس. 1	----	----	0	95
VIP2-2A-06	6A	شکل 1/شکل 2	عکس. 1	----	0	0	95/175
VIP2-2A-10	10A	شکل 2	عکس. 1	----	0	----	175
VIP2-2B-20	20A	شکل 3	شکل 2	M4	----	----	320
VIP2-2B-30	30	شکل 3	شکل 2	M6	----	----	320
VIP2-2B-50	50	شکل 4	شکل 2	M6	----	----	1400
VIP2-2B-100	100A	شکل 4	شکل 2	M8	----	----	2000

پایانه:

منبع تغذیه سوئیچ فیلترهای DC EMI 50A 2250VDC 150Khz-30Mhz 0

ولتاژ محاسبه شده	0-250VDC		جریان نامی: IR		0.5A-300A
ولتاژ تست	دی سی		دسته بندی اقلیمی		25/085/21 (25- درجه سانتیگراد / + 85 درجه سانتیگراد آزمایش حرارت مرطوب به مدت 21 روز)

شماتیک های الکتریکی

منبع تغذیه سوئیچ فیلترهای DC EMI 50A 2250VDC 150Khz-30Mhz 1

ابعاد مکانیکی (واحد: میلی متر)

منبع تغذیه سوئیچ فیلترهای DC EMI 50A 2250VDC 150Khz-30Mhz 2

	آ	ب	سی	D	E	اف	جی	اچ	من	جی	ک	L	م	ن	س
1A	51	33	29	70	--	351	60	--	Φ4.5	--	20	9	19	--	--

3A	51	33	29	70	--	351	60	--	Φ4.5	--	20	9	19	--	--

	51	33	29	70	--	351	60	--	Φ4.5	--	20	9	19	--	--
6A
	51	51	29	73		73	63		Φ4.5	--	25	10	22	15.5	6 3*0 8

10A	51	51	29	73	--	73	63	--	Φ4.5	--	25	10	22	15.5

20A	73	56	45	97	--	105	87	--	Φ4.8	--	24	28.5	12	3.3	M4

30A	73	56	45	97	--	114	87	--	Φ4.8	--	24	28.5	12	3.6	M6

50A	150	105	60	--	135	190	90	120	Φ4.0	6	50	35	15	3.1	M6

100A	200	127	80	--	170	264	116	150	Φ6.0	9	70	50	30	9	M8

تحمل	土1	土1	土1	士1	土1	土1	± 1	0 5	士1	± 1	土 0 5	0 5	士0 5		士0 5

برنامه های کاربردی:

منبع تغذیه سوئیچ، تبادل SPC و سایر دستگاه های الکتریکی DC

منبع تغذیه سوئیچ فیلترهای DC EMI 50A 2250VDC 150Khz-30Mhz 3
