جزئیات محصول:
|
| گواهی: | CE ROHS | جریان رتبه بندی شده: | 6A |
|---|---|---|---|
| تایپ کنید: | فیلتر EMC | ولتاژ محاسبه شده: | 110/250 VAC |
| تابع انتقال: | فیلتر AC EMI | از دست دادن درج: | در سیستم 50OHM |
| فرکانس مرکز اسمی: | 150 کیلوهرتز تا 30 مگاهرتز | امپدانس ورودی: | 500VDC/100MOHM MIN |
| برجسته: | فیلترهای EMI تک فاز نصب سطحی,فیلترهای emi نصب سطحی 500 ولتی,فیلترهای EMI تک فاز 500 ولتی |
||
| محل مبدا: چین | امپدانس ورودی: 50Ω |
| شماره مدل: VIP4-1A-06 | جریان نامی: 6A |
| نام تجاری: VIIP | ولتاژ نامی: 110V/250V |
| نوع: فیلتر AC EMI | تلفات درج: 30-100dB |
| عملکرد انتقال: Low Pass | خط به خط: 1760VDC |
| فرکانس اسمی مرکز: 150KHZ~30MHZ | خط به زمین: 2000VAC |
| بندر: شنژن | گواهینامه: ISO9001 CE ROHS cUL TUV |
| MOQ: 1PCS | فرکانس کاری: 50/60 هرتز |
| نوع بسته: نصب سطحی | محدوده دما: 25 / 085 / 21 |

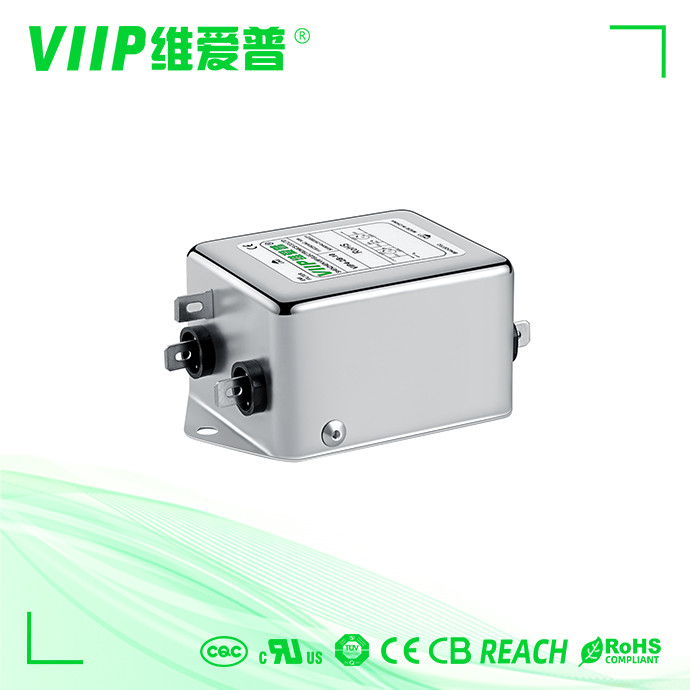

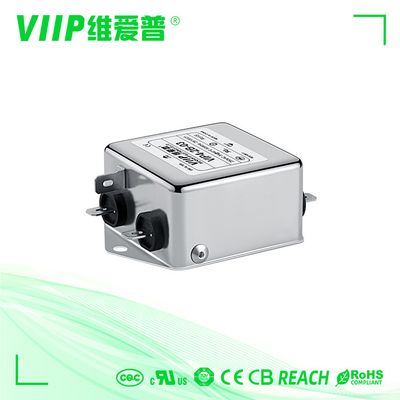

فیلترهای خط برق تک فاز AC عمومی، نصب آسان، موجود برای تجهیزات الکترونیکی کوچک و ابزار اندازه گیری
طرح کلی و ابعاد:
مشخصات فنی:
| قسمت شماره | جریان دارای رتبه [A] | 250VAC/50Hz @20C جریان نشتی [mA] |
ابعاد فیزیکی | شماتیک های برق | پایانه ها | وزن [g] | ||
| پیچ | بلوک ترمینال | سیم ها | ||||||
| VIP4-1A-01 | 1A | <0.5 میلی آمپر | عکس. 1 | عکس. 1 | ---- | ---- | 0 | 65 |
| VIP4-1A-03 | 3A | <0.5 میلی آمپر | عکس. 1 | عکس. 1 | ---- | ---- | 0 | 65 |
| VIP4-1A-06 | 6A | <0.5 میلی آمپر | عکس. 1 | عکس. 1 | ---- | ---- | 0 | 65 |
| VIP4-1A-10 | 10A | <0.5 میلی آمپر | شکل 2 | عکس. 1 | ---- | 0 | ---- | 75 |
| VIP4-1B-06 | 6A | <1.0 میلی آمپر | شکل 3/شکل 4 | شکل 2 | M4 | 0 | ---- | 140 |
| VIP4-1B-10 | 10A | <1.0 میلی آمپر | شکل 3/شکل 4 | شکل 2 | M4 | 0 | ---- | 170 |
| VIP4-1B-20 | 20A | <1.0 میلی آمپر | شکل 3/شکل 4 | شکل 2 | M4 | 0 | ---- | 170 |
| VIP4-1B-30 | 30A | <1.0 میلی آمپر | شکل 5 | شکل 2 | M6 | ---- | ---- | 320 |
| VIP4-1B-50 | 50A | <2.0 میلی آمپر | شکل 5 | شکل 2 | M6 | ---- | ---- | 600 |
| VIP4-1B-100 | 100A | <2.0 میلی آمپر | شکل 5 | شکل 2 | M8 | ---- | ---- | 1380 |
| VIP4-1B-150 | 150A | <2.0 میلی آمپر | شکل 5 | شکل 2 | M10 | ---- | ---- | 1900 |
| VIP4-1B-200 | 200A | <2.0 میلی آمپر | شکل 5 | شکل 2 | M10 | ---- | ---- | 1900 |
شماتیک برق:
ابعاد مکانیکی (واحد: میلی متر)
برنامه های کاربردی:
خانواده سفید
خانه هوشمند
ترمینال هوشمند
منبع تغذیه
قدرت و انرژی
تجهیزات الکتریکی و الکترونیکی
کالاهای مصرفی
دستگاه پزشکی
تجهیزات دیتاکام
سوالات متداول:
س: آیا یک محصول سفارشی ارائه می دهید؟
پاسخ: بله، اگر بتوانید نمونه ها یا نقشه ها و مشخصات را در اختیار ما قرار دهید، می توانیم در صورت نیاز شما قالب جدیدی ایجاد کنیم.
س: آیا شما سازنده ISO9001 هستید؟
A: بله، ما از سال 2009 یک تولید کننده حرفه ای فیلتر EMI در طراحی و ساخت هستیم.
س: زمان تحویل چقدر است؟
A: ما تحویل سریع را تضمین می کنیم.به طور کلی، برای نمونه ها 2-5 روز طول می کشد.10 تا 15 برای سفارشات کوچک، 15-25 روز برای تولید انبوه پس از دریافت پیش پرداخت شما.زمان تحویل خاص بستگی به اقلام و مقدار سفارش شما دارد.لطفا با ما تماس بگیرید
س: شرایط پرداخت چگونه است؟
A: ما T/T Western Union، Paypal و غیره را نیز می پذیریم.
س: در مورد گواهی ها چطور؟
A: ISO 9001، CE، TUV، UL، ROHS، ENEC، REACH و غیره.
