فیلتر EMI 3 فاز

فیلتر EMI سه فاز با جریان نشتی بسیار کم، مقاوم در برابر خوردگی و ساختار فشرده برای کاربردهای صنعتی

تمام دسته ها

حلقه های فریت در اطراف کابل ها

ضربه محکم و ناگهانی در فریت چوک

هسته فریت تخت

با ما تماس بگیرید

Miss. Vicky Lee

vip6@szviip.com

19925448748

حالا تماس بگیرید

فیلتر EMI سه فاز با جریان نشتی بسیار کم، مقاوم در برابر خوردگی و ساختار فشرده برای کاربردهای صنعتی

نام تجاری:	VIIP WeiAiPu
شماره مدل:	VIP3-32B-100
مقدار تولیدی:	1 عدد
قیمت:	قابل مذاکره
جزئیات بسته بندی:	333318
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

CE TUV UL CQC

تابع انتقال:

هدف کلی

ولتاژ دارای امتیاز:

110/250 VAC

جریان فعلی:

گواهی:

CE ROHS,ISO & TUV

کاربرد:

تجهیزات الکترونیکی

مورد:

امپدانس ورودی:

500VDC/100MOHM MIN

دامنه فرکانس:

150 کیلوهرتز تا 30 گیگاهرتز

دمای ذخیره سازی:

-40 ℃ ~+85

قسمت:

فیلتر EMI

بسامد عملیاتی:

50/60 هرتز

فراوانی مرکز اسمی:

50/60Hz، 10KHZ~30MHZ، 50/60Hz ((MHz)

ابعاد:

بسته به مدل متفاوت است

بندر:

سانژن

سبک خاتمه:

پین لحیم کاری

جریان فعلی:

ناهمسان

290G-1000G

مقاومت عایق:

≥100mΩ

سازگار با ROHS:

رطوبت:

95 ٪ RH

قابلیت ارائه:

2000 عدد در 10-15 روز

برجسته کردن:

فیلتر EMI سه فاز 100A,فیلتر emi فاز AC 3,فیلتر EMI فاز 3

AC 3 Phase EMI Filter

3 Phase 3 Wire EMI Filter

توضیحات محصول

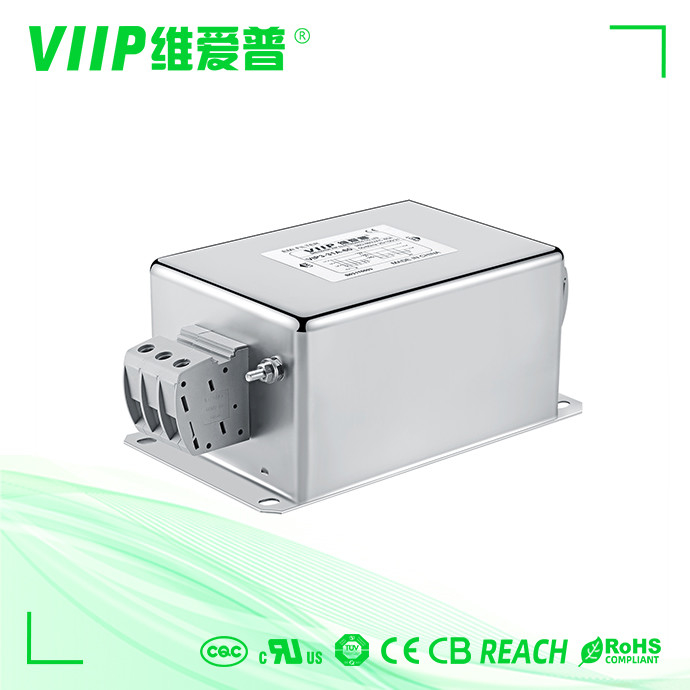

فیلتر EMI سه فاز با جریان نشتی بسیار کم، مقاوم در برابر خوردگی و ساختار فشرده برای کاربردهای صنعتی 0

فیلتر EMI سه فاز 3 سیمه AC 100A - مقاوم در برابر جریان با جریان نشتی بسیار کم

این فیلتر EMI سه فاز 3 سیمه برای منابع تغذیه AC تا 100 آمپر طراحی شده است و دارای مقاومت عالی در برابر جریان و حداقل جریان نشتی است. ساختار جمع و جور آن نصب ساده و صرفه جویی در زمان را امکان پذیر می کند و آن را برای کاربردهای محدود به فضا ایده آل می کند و در عین حال مقرون به صرفه بودن بالایی را حفظ می کند.

ویژگی های کلیدی

مناسب برای سیستم های منبع تغذیه سه فاز سه سیمه
طراحی جمع و جور برای نصب با راندمان فضایی
عملکرد بالا با جریان نشتی بسیار کم
راه حل مقرون به صرفه برای کاربردهای صنعتی
ساخت و ساز قوی برای عملکرد قابل اعتماد

مشخصات فنی

مورد	فیلتر EMI سه فاز
مدل	VIP3-32B-100
تابع انتقال	پایین گذر
نوع بسته	نصب سطحی
فرکانس مرکزی اسمی	10K-30MHZ
افت درج	60~90dB
امپدانس ورودی	50Ω
ولتاژ نامی	110V/250V
جریان نامی	0.5~2000A
دمای محیط	40 درجه سانتیگراد
محدوده دما	-25 درجه سانتیگراد ~ +85 درجه سانتیگراد
فرکانس عملیاتی	50/60HZ
خط به خط	1450VDC
خط به زمین	2250VDC
حداکثر جریان نشتی	0.4mA/115V,60HZ; 0.8mA/250V, 50HZ
MOQ	مذاکره شده
قیمت	مذاکره شده
زمان تحویل	15 تا 20 روز کاری

مشخصات دقیق بر اساس مدل

شماره قطعه	جریان نامی [A]	جریان نشتی [mA]	ابعاد فیزیکی	شماتیک های الکتریکی	پایانه ها	وزن [گرم]
VIP3-31A-06	6A	<2.0mA	شکل 1	شکل 1	M4	380
VIP3-31A-10	10A	<2.0mA	شکل 1	شکل 1	M4	510
VIP3-31A-20	20A	<2.0mA	شکل 1	شکل 1	M4	600
VIP3-31A-30	30A	<2.0mA	شکل 1	شکل 1	M6	640
VIP3-31A-40	40A	<2.0mA	شکل 1	شکل 1	M6	640
VIP3-31A-50	50A	<3.0mA	شکل 2	شکل 1	M6	1000
VIP3-31A-80	80A	<7.0mA	شکل 2	شکل 1	M8	3000
VIP3-31A-100	100A	<7.0mA	شکل 2	شکل 1	M8	3000
VIP3-31A-150	150A	<7.0mA	شکل 2	شکل 1	M10	3200
VIP3-31A-200	200A	<7.0mA	شکل 2	شکل 1	M10	3200

شماتیک الکتریکی

ابعاد مکانیکی (واحد: میلی متر)

کاربردها

این فیلتر EMI سه فاز به طور گسترده در واحدهای الکتریکی مختلف با الزامات سبک اتصال، از جمله ماشین های چاپ، ماشین های بسته بندی، تجهیزات نساجی، تهویه مطبوع صنعتی، سیستم های UPS، تجهیزات پزشکی و موارد دیگر استفاده می شود.
